RICERCA GUASTI E TEST DEL SISTEMA
5-18 powermax
45 Manuale di manutenzione
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
1. Spegnere (OFF) il raffreddatore.
2. Posizionare i cavi del multimetro per misurare la tensione sul pannello generatore collegando i cavi di test con il cavo
negativo su TP 17 e il cavo positivo su TP 16. Accendere l'alimentazione. Il multimetro dovrebbe indicare 560 VCC.
Se si ottiene un valore diverso da 560 VCC, moltiplicare la lettura per 0,00601. Confrontare il valore ottenuto con
una lettura eseguita sul pin 21 su J8. I valori dovrebbero essere uguali.
3. Collegare gli E-Z Hooks a TP (punto di test) 17 e TP 18. Attivare l'alimentazione dopo aver collegato il multimetro.
Il valore ottenuto dovrebbe essere pari a 280 VCC o alla metà di qualsiasi valore riscontrato nella fase 2.
Nota: Tutti i valori possono essere ±10%.
4. Spegnere l'alimentazione e spostare gli E-Z Hooks su TP18 e TP 16. Attivare l'alimentazione dopo aver collegato
il multimetro. Il valore dovrebbe essere pari a 280 VCC o alla metà di qualsiasi valore riscontrato nella fase 2.
5. I valori rilevati nelle fasi 3 e 4 dovrebbero essere approssimativamente uguali. Se differiscono di oltre 30 V, sostituire
il pannello generatore.
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Passo 2
Passo 4

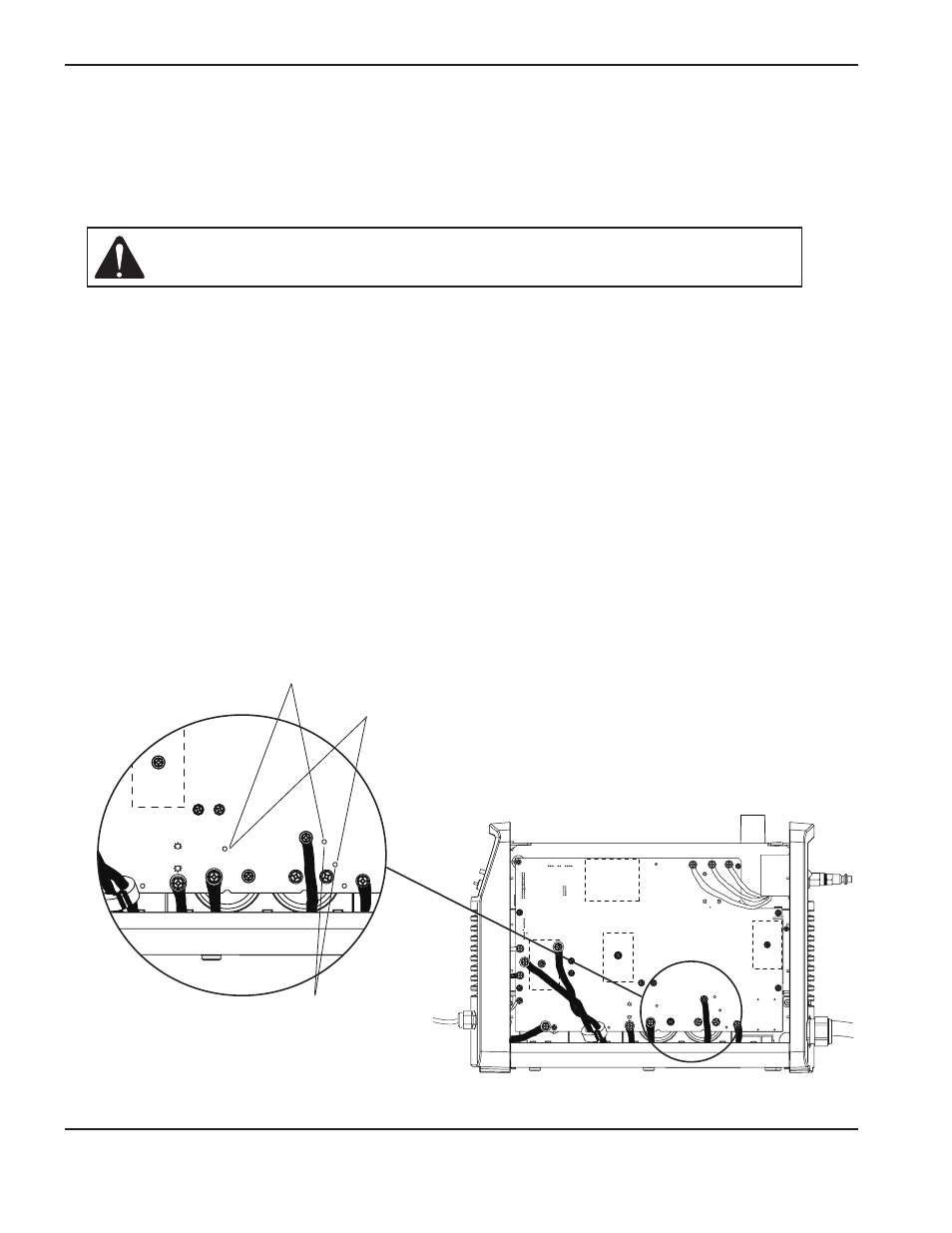

Testare i generatori CE da 400 V
Per questo test, è possibile utilizzare i loop dei punti di test oppure è possibile testare le viti del condensatore. I punti
di test sono etichettati sul retro del generatore, come lo sono le tensioni e i terminali dei condensatori positivi e negativi.
Attenzione: Per eseguire il test mediante i punti di test, non utilizzare un
multimetro con sonde di test. Utilizzare invece i cavi E-Z Hook
e collegarli ai ganci dei punti di test.
Passo 3
