RICERCA GUASTI E TEST DEL SISTEMA
powermax
45 Manuale di manutenzione 5-9
Guida alla ricerca dei guasti
Vedere Test di sistema, più avanti in questa sezione, per le procedure dettagliate dei test.
È importante notare, durante la ricerca guasti di un problema sul Powermax45, la modalità di funzionamento dei LED del
pannello frontale. Come aiuto per la diagnosi dei problemi transitori, un LED illuminato o lampeggiante, inclusa la barra
inferiore sulla barra della pressione del gas, potrebbe continuare a essere illuminato o lampeggiante per 10-20 secondi
dallo spegnimento del sistema. Una volta che il sistema è acceso (ON), il LED non deve illuminarsi o lampeggiare se il
guasto è stato risolto.
Notare, inoltre, che non vi è alcuna lettura della pressione del gas statica. Pertanto, i LED della pressione del gas
potrebbero non indicare una situazione di bassa pressione, se il gas non è stato collegato all'accensione del sistema.
Il tentativo di accensione della torcia senza collegare il gas causerà il lampeggiamento del LED giallo inferiore della
pressione del gas.

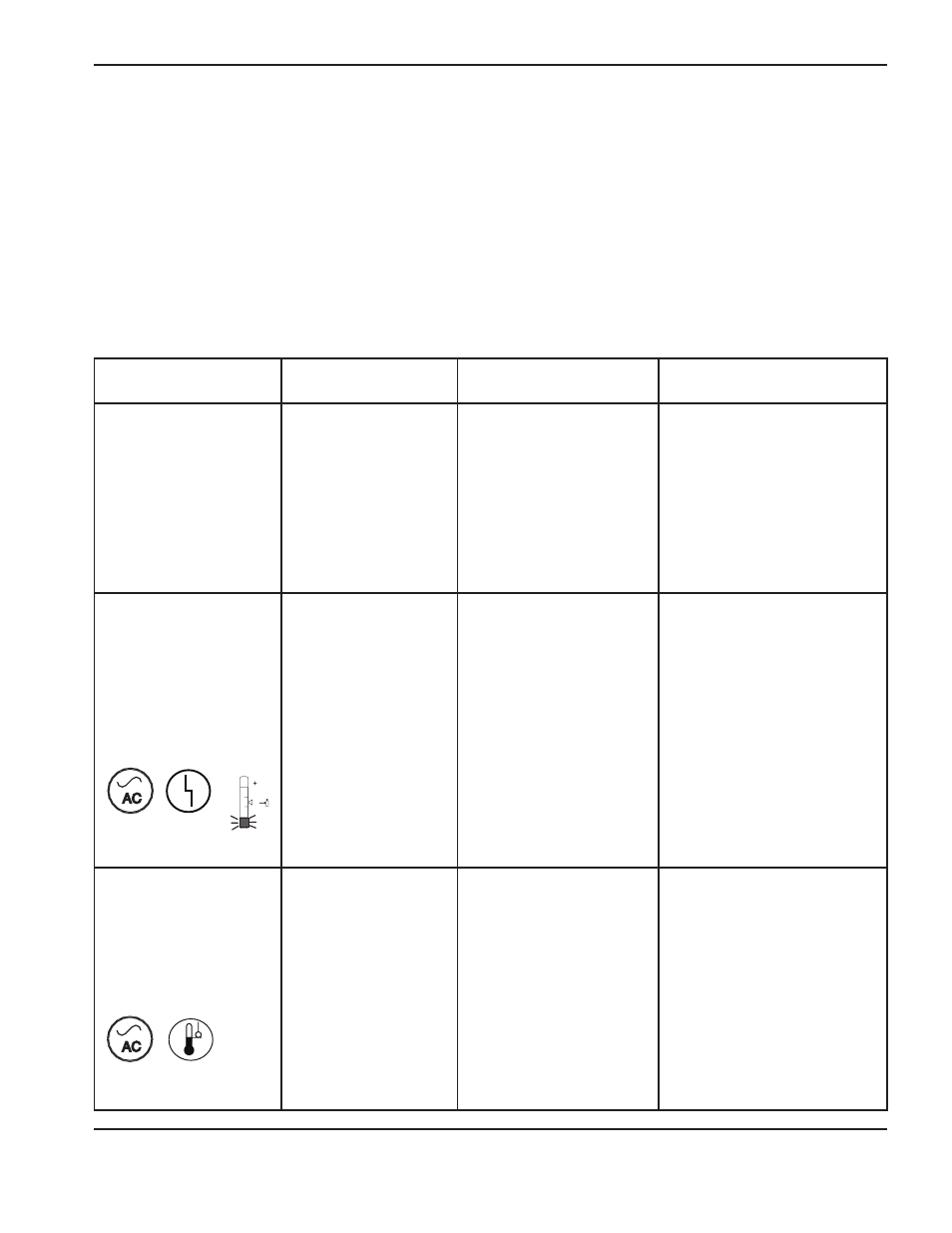

Problema
Questo può
significare che
Causa Soluzione
L'interruttore di
alimentazione ON/OFF
(acceso/spento)
è posizionato su ON (I),
ma il LED di alimentazione
non è acceso.
Tensione insufficiente
nei circuiti di controllo
o componente del
generatore in corto.
• Il sistema non ha tensione
di ingresso o la tensione
di ingresso è inadeguata.
• Il pannello generatore
è difettoso.
• Verificare che il sistema sia
collegato a un circuito di
dimensioni appropriate e che
l'interruttore di circuito non sia
scattato.
• Eseguire il Test 1 per
controllare la tensione
di ingresso e l'interruttore
di alimentazione.
Il LED sistema acceso
(ON) è illuminato, il LED
di guasto è illuminato e il
LED inferiore sulla barra
di pressione del gas
è illuminato in giallo ed
è lampeggiante.
La pressione del gas
fornita alla macchina
è insufficiente.
• Non vi è gas collegato
al sistema.
• La linea di alimentazione
del gas è ostruita
o l'elemento filtrante
dell'aria è sporco.
• La lettura sul trasduttore
di pressione è inferiore
alla pressione del gas
minima accettabile.
• Accertarsi che l'alimentazione
del gas sia collegata
correttamente.
• Verificare che nella linea di
alimentazione del gas non
siano presenti ostruzioni
o danni.
• Verificare l'elemento filtrante
dell'aria e sostituirlo, se
necessario.
• Eseguire il test 9 per verificare
che il trasduttore di pressione
funzioni correttamente.
Il LED di alimentazione
e il LED giallo della
temperatura sono
illuminati.
La temperatura interna
del sistema è superiore
o inferiore ai relativi limiti
operativi (all'incirca
da -30 °C a 80 °C).
• Il generatore è troppo
freddo.
• Il ciclo di lavoro è stato
eccessivo (per ulteriori
informazioni sul ciclo
di lavoro, vedere la
Sezione 4).
• Far riscaldare il generatore
se eccessivamente freddo.
• Verificare l'area intorno al
sistema per accertarsi che il
flusso dell'aria non sia ostruito.
• Se il ciclo di lavoro è stato
eccessivo, far raffreddare il
sistema prima di riutilizzarlo.
• Eseguire il test 8 per
accertarsi che la ventola
funzioni correttamente.
AC
AC
