MONTAGGIO DELLA TORCIA
powermax
45 Manuale di manutenzione
3-29
14. Sostituire la barriera in Mylar davanti al pannello generatore. Riposizionare il pannello posteriore e fissarlo con
la vite. Riposizionare il coperchio.
15. Collegare l'altra estremità del cavo all'apparecchio secondo le istruzioni del produttore.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC
J21 (cavo di massa)
J19 o J18
(cavo bianco)

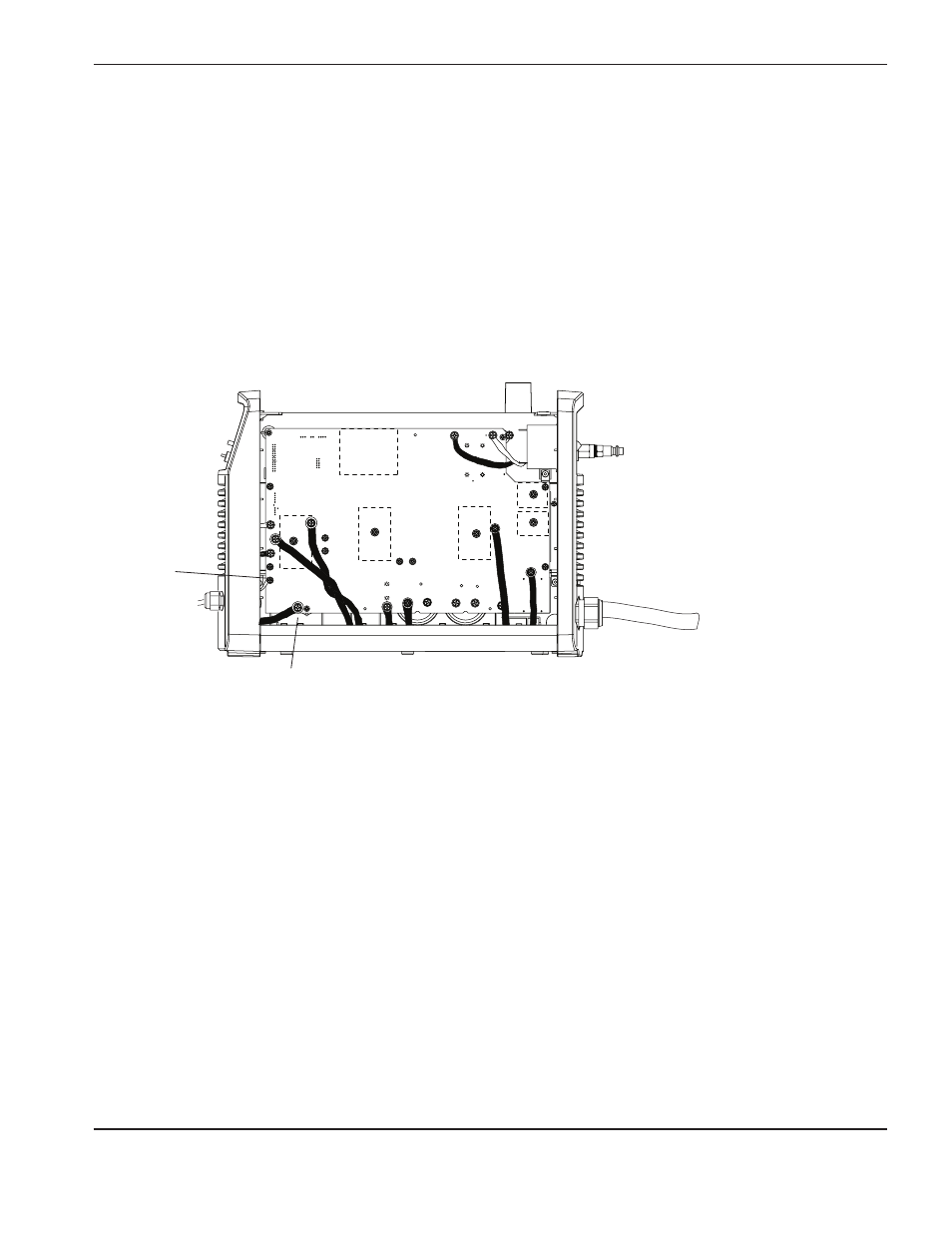

10. Instradare i cavi lungo la base dell'unità e dietro ai cavi collegati al pannello generatore.
11. Rimuovere la vite del connettore del cavo di lavoro su J21 e la vite del connettore del cavo bianco su J19
(J18 per generatori 400 V CE).
12. Collegare il cavo 1 a J19 (J18 per generatori 400 V CE) con il connettore ad anello per il cavo 1 più vicino
al pannello generatore e al connettore per il cavo bianco più vicino alla testa della vite. Ruotare sottosopra il
connettore ad anello per il cavo 1 di modo che la leggera piega nella base del connettore ad anello crei un piccolo
spazio tra il cavo e il pannello generatore. Serrare la vite a 23,1 kg cm.
13 Collegare il cavo 2 a J21. Questa volta, posizionare il connettore per il cavo di lavoro il più vicino al pannello
generatore e mettere il connettore ad anello per il cavo 2 il più vicino possibile alla testa della vite. Serrare la vite
a 23,1 kg cm.
