Schemi elettrici
powermax
45 Manuale di manutenzione 8-3
1 2
3 4
5 6
7 8
9 10
11 12
13 14
15 16
17 18
19 20
21 22
23 24
25 26
CAPOFF1
YEL
"TSO/TSC"
FAULT1
YEL
1
2
3
4
JTAG1
1
3
5
7
9
11
13
14
2
4
6
8
10
12
AC PWR1
GRN
"L/H LINE"
720
IN 15
IN 9 V- 8 IN
7
IN 13
IN 12
IN 11
IN 10
IN 6
V+ 16
IN 3 IN
2 IN
1
IN 5
IN 14
IN 4 AMPS1
CW
TEMP1
YEL
2
1
3
4 5
6 7
ON
ON CASE
CASE
GRN
L
R
1
ERROR
CODE
.25"
FOR
BD
DEPAN-
IZATION
SERIAL
DATA
MACHINE
FRONT
DSP 2806
4x25Mhz=100Mhz
0.78 x 0.78"
Stayout for
TEST CLIP
/RESET or
HDR FLT
START XFR
GAS
CONTROL PWA
45 A 400 V SYS
MODE
CPA (UP)
NORMAL (MIDDLE)
GOUGE (DOWN)
YEL
YEL
GRN
"SETPOINT"
GRN

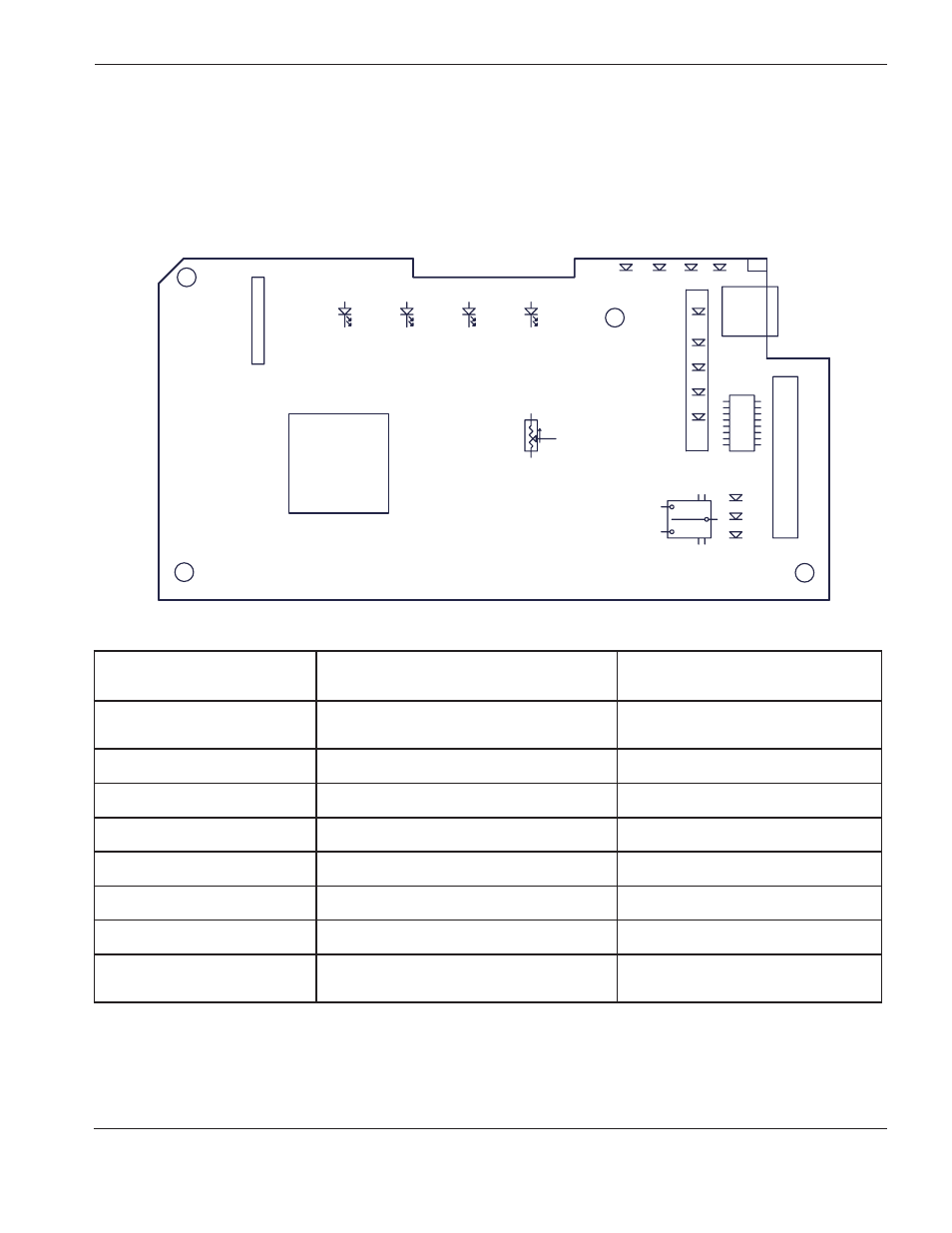

Schemi della scheda di controllo
400 V ce
Numero di pin J8 a terra test
Valore previsto
(400 V ce)
19 VACR (tensione di linea CA rettificata) Tensione di linea 2,7 V a 400
21 VBUS (tensione bus CC) VBUS 2,178 VCC a 560
20 IFB (corrente in uscita) < 0,1 VCC
22 ITF (corrente di trasferimento) < 0,1 VCC
25 3,3 VCC 3,3 VCC, ±5%
24 5 VCC 5 VCC, ±5%
12 Pin di rilevamento 24 V 2,2 VCC
16 Segnale di avvio
3,2 VCC chiuso
0 VCC aperto
