Componenti
7-4 powermax
45 Manuale di manutenzione
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC

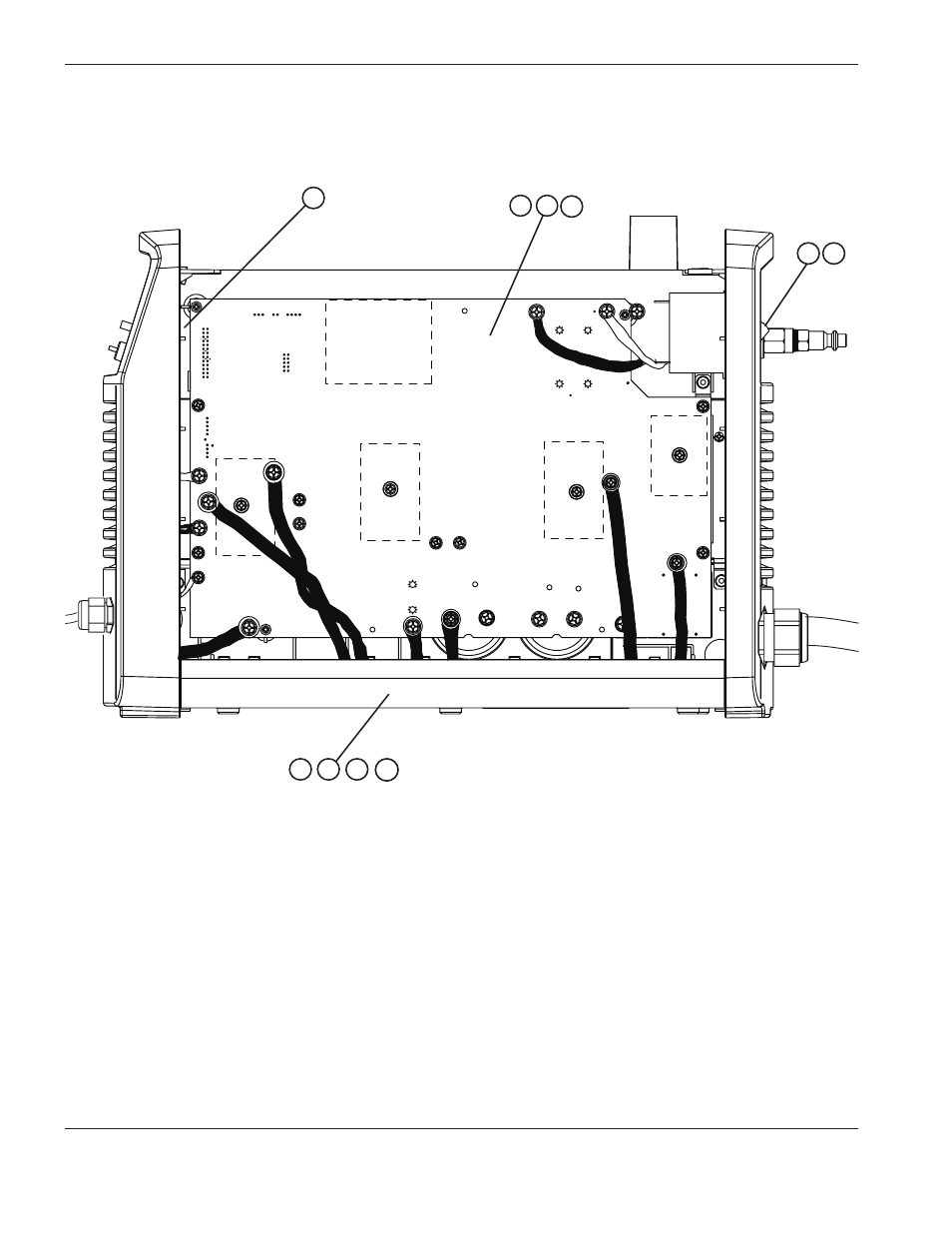

interno, lato pannello generatore
Codice
Componente articolo Descrizione Designatore Qtà.
1 228262 Kit: Scheda di controllo PCB1 1
2 228266 Kit: Interruttore di alimentazione Powermax45
(CSA da 200-240 V, CE da 230 V) 1
3 228288 Kit: Interruttore di alimentazione Powermax45 (CE da 400 V) 1
4 228261 Kit: Pannello generatore (CSA da 200-240 V) PCB2 1
5 228260 Kit: Pannello generatore, (CE da 400 V) PCB2 1
6 228259 Kit: Pannello generatore (CE da 230 V) PCB2 1
7 228258 Kit: Base 1
8 228265 Kit: Magnetismo e base (CSA da 200-240 V) 1
9 228273 Kit: Magnetismo e base (CE da 230 V) 1
10 228263 Kit: Magnetismo e base (CE da 400 V) 1
228279 Kit: Isolatore Powermax45 1
228290 Kit: Gruppo fili Powermax45 1
1
2 3
4 5 6
7 8 9 10
