SOSTITUZIONE DEI COMPONENTI
powermax
45 Manuale di manutenzione 6-11
9. Collegare il tubo flessibile di alimentazione del gas al nuovo filtro. Se si sta sostituendo il tubo flessibile, tagliare
il nuovo tubo flessibile alla stessa lunghezza del vecchio.
10. Ricollegare il raccordo del gas, quindi ricollegare l'alimentazione del gas per verificare l'eventuale presenza
di perdite.
11. Prestando attenzione a non pizzicare alcun cavo, far scorrere il coperchio posteriore sul generatore. Posizionare
l'impugnatura sopra i fori presenti nella parte superiore del coperchio, quindi fissare il coperchio con le due viti.
13. Ricollegare l'alimentazione elettrica.
Sostituzione della scheda di controllo
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere le 2 viti dall'impugnatura sulla parte superiore del generatore. Rimuovere l'impugnatura, quindi sollevare
il coperchio dal generatore. Rimuovere la barriera in Mylar che protegge il pannello generatore.
3. Rimuovere la manopola di controllo tensione estraendola dal pannello terminale.
4. Rimuovere il pannello terminale anteriore o inclinarlo delicatamente allontanandolo dalla base.
5. Scollegare la piattina dal pannello generatore su J7 (CSA da 200-240 V e CE da 230 V) o J8 (CE da 400 V).
Attenzione: L'elettricità statica può danneggiare le schede dei circuiti.
• Prestare la massima attenzione quando si movimentano schede
di circuito stampati.
– Conservare le schede a circuito stampato in contenitori antistatici.
– Indossare un bracciale da polso antistatico quando si movimentano
le schede a circuito stampato.

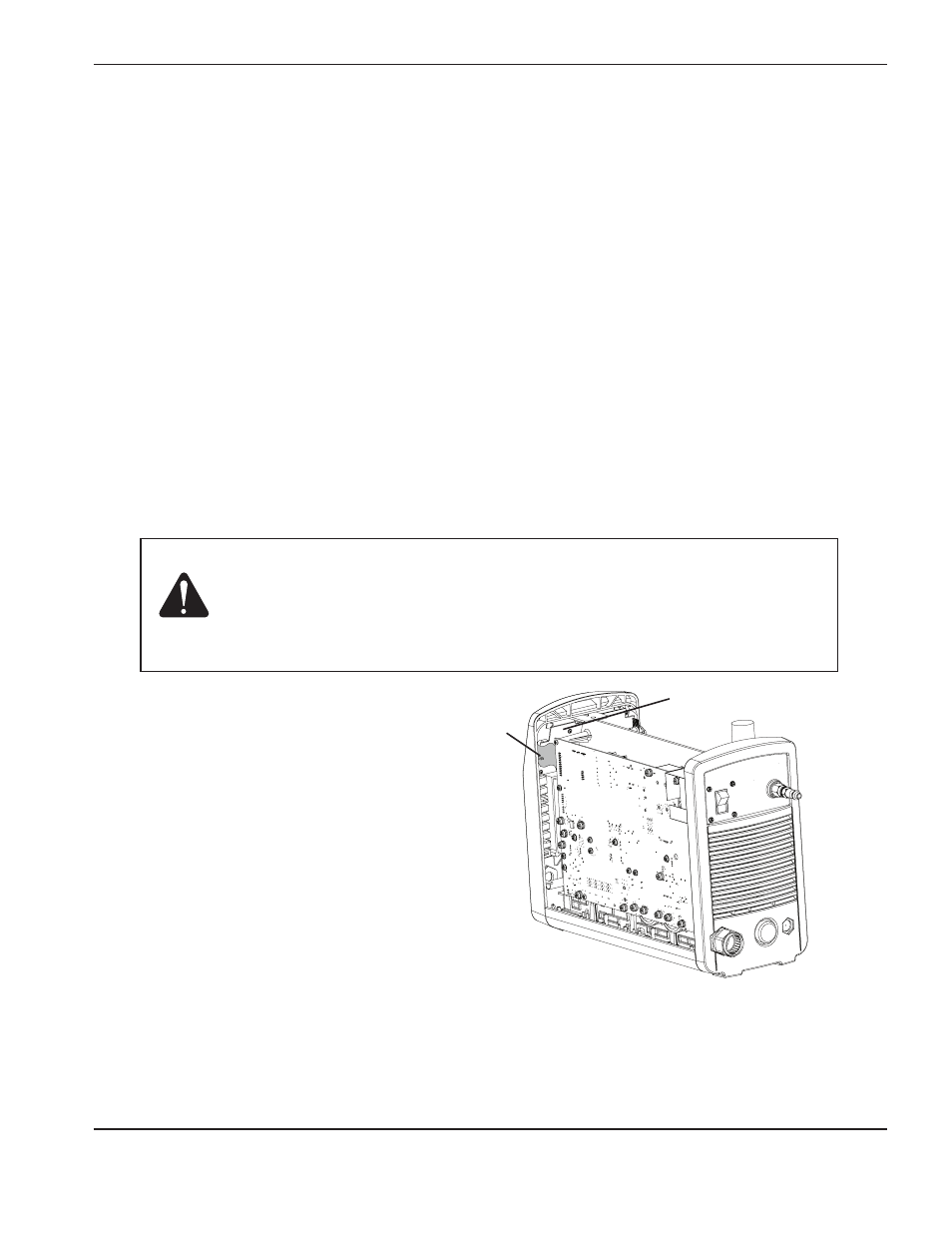

Scheda di controllo
Piattina
6. Testare la nuova scheda di controllo
prima di installarla collegando la relativa
piattina al pannello generatore. Ricollegare
l'alimentazione, accendere il sistema
e verificare che il LED Avvio sulla scheda
di controllo sia l'unico LED a essere
illuminato. Inoltre, i LED di guasto sul
pannello frontale devono essere spenti.
7. Scollegare nuovamente l'alimentazione
elettrica e la piattina e mettere da parte
la nuova scheda di controllo.
8. Rimuovere le 3 viti di tenuta dalla vecchia
scheda di controllo ed estrarla dal
generatore.
9. Avvitare la nuova scheda di controllo in posizione con le 3 viti di fissaggio e collegare la piattina.
10. Premere la manopola di controllo tensione sul supporto. Sul supporto è presente un lato piatto: accertarsi che il lato
piatto dell'apertura nella manopola si allinei con il lato piatto sul supporto.
