SOSTITUZIONE DEI COMPONENTI
powermax
45 Manuale di manutenzione 6-3
Sostituzione

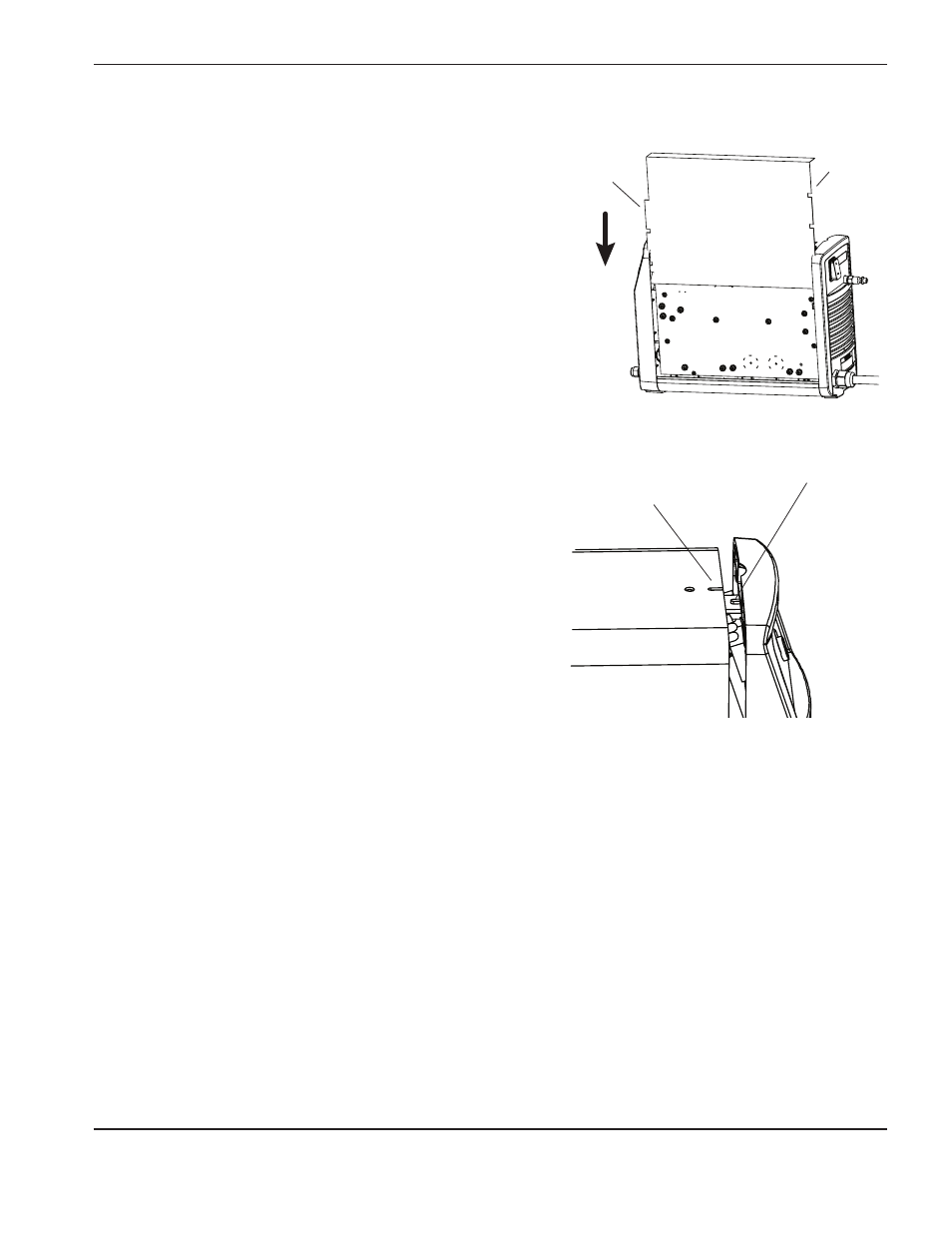

1. Trattenere la barriera in Mylar in modo che il bordo
con le tre scanalature rimanga sul lato sinistro e quello
con quattro scanalature, sul lato destro.
2. Nella parte superiore c'è una perforazione trasversale,
a circa 4,45 cm dal bordo superiore. Per sostituire la
barriera in Mylar con una nuova, sarà necessario piegarla
lungo questa perforazione, in modo che l'estremità
superiore si pieghi in direzione opposta all'operatore.
3. Posizionare la barriera in modo che la sezione piegata
copra la sommità del pannello generatore. Far scorrere
la barriera in posizione, con l'estremità inferiore tra le
nervature presenti sulla base e il pannello generatore.
Le scanalature presenti su ciascun lato della barriera
dovranno essere allineate rispetto alle nervature interne
dei cappucci terminali.
4. Prestando attenzione a non pizzicare alcun cavo, far
scorrere il coperchio posteriore sul generatore. Assicurarsi
che le estremità inferiori si trovino all'interno delle guide
e che l'intaglio presente nella parte superiore del coperchio
sia allineato con la linguetta sul cappuccio terminale
anteriore, in modo tale che le feritoie del coperchio si
trovino di fronte alla ventola. Posizionare l'impugnatura
sopra i fori presenti nella parte superiore del coperchio,
quindi fissare il coperchio con le due viti.
Tre scanalature
Intaglio del coperchio
Linguetta
Quattro
scanalature
Sostituire il cavo di massa (CSA e CE)
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere il coperchio dal generatore, quindi rimuovere la barriera in Mylar dalla parte anteriore del pannello
generatore.
3. Rimuovere dal morsetto J21 (indicato anche come "work lead") la vite che fissa il filo al pannello, sul pannello
generatore. Mettere da parte la vite.
4. Inclinare delicatamente il pannello anteriore, allontanandolo dal generatore. Dall'interno del pannello, allentare
il dado che fissa il pressacavo al cappuccio terminale.
