MONTAGGIO DELLA TORCIA
powermax
45 Manuale di manutenzione
3-25
Collegamento dell'interruttore di accensione a distanza
Le configurazioni di un Powermax45 con un consumabile T45m includono inoltre un interruttore di accensione
a distanza da 7,62 m, 15,24 m o 22,86 m. Per utilizzare l'interruttore di accensione a distanza Hypertherm,
collegarlo alla presa sul retro del generatore.
Nota: L'interruttore di accensione a distanza deve essere utilizzato solo con una torcia per macchina.
Non funziona se è installata una torcia per taglio manuale.

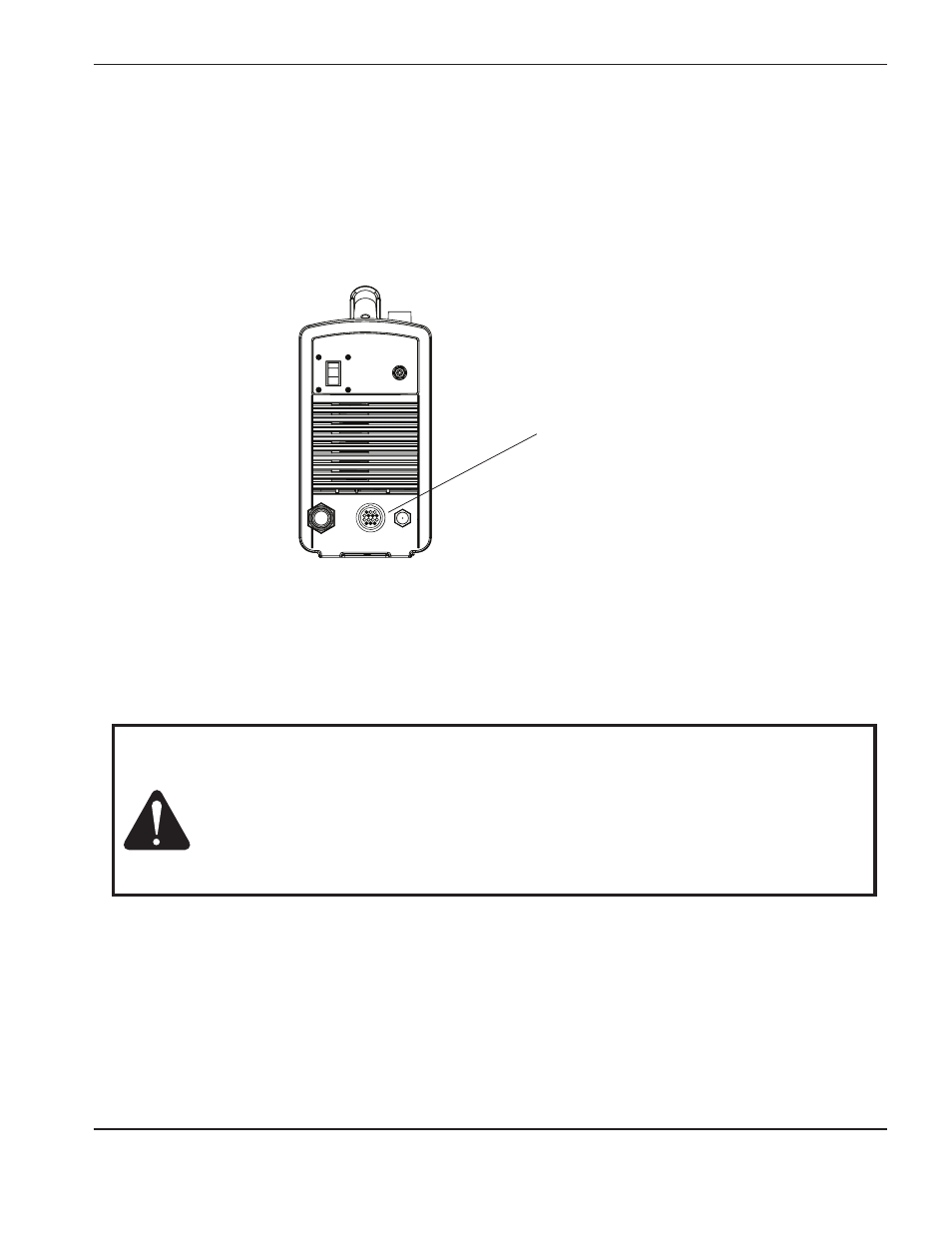

Presa per l'interruttore di accensione
a distanza o per un cavo di interfaccia
macchina
Collegamento del cavo di interfaccia macchina
Il Powermax45 è provvisto di un partitore di tensione integrato studiato per consentire il collegamento in sicurezza
senza attrezzi. Il partitore di tensione integrato fornisce una tensione dell'arco 50:1. Una presa sul retro del generatore
consente di accedere alla tensione dell'arco 50:1 e ai segnali di trasferimento dell'arco e di avvio plasma.
ATTENZIONE: Il partitore di tensione integrato assicura un massimo di 7 V in presenza di un
circuito aperto. Si tratta di una corrente di uscita a bassissima tensione funzionale
(ELV) protetta mediante impedenza per impedire scosse elettriche e incendi in
condizioni normali sulla presa di interfaccia macchina e in presenza di un singolo
guasto con i cavi dell'interfaccia macchina. Il partitore di tensione non è tollerante
ai guasti e le correnti di uscita ELV non sono conformi ai requisiti di bassissima
tensione di sicurezza (SELV) per il collegamento diretto ad apparecchiature
computerizzate.
Hypertherm offre diversi modelli di cavi di interfaccia macchina per il Powermax45:
• Per utilizzare il partitore di tensione integrato che fornisce una tensione dell'arco 50:1 oltre ai segnali di
trasferimento dell'arco e di avvio plasma:
— Utilizzare il codice articolo 228350 (7,62 m) o 228351 (15,24 m) per 6 fili terminati con connettori a forcella
(esempio illustrato di seguito).
— Utilizzare il codice articolo 123896 (15,24 m) per cavi terminati con un connettore D-sub (compatibile con
i prodotti Edge Ti e Sensor PHC di Hypertherm).
