MONTAGGIO DELLA TORCIA
3-6 powermax
45 Manuale di manutenzione
Configurazione della torcia per macchina
Prima di utilizzare la torcia T45m, è necessario:
• Montare la torcia sul banco da taglio o altra apparecchiatura.
• Scegliere e installare i consumabili.
• Allineare la torcia.
• Collegare il cavo torcia al generatore.
• Configurare il generatore per l'avvio a distanza tramite l'interruttore di accensione a distanza o un cavo di
interfaccia macchina.
Montare la torcia
A seconda del tipo di banco da taglio in uso, potrebbe essere necessario smontare la torcia per instradarla nella
guida e montarla. Se la guida del banco da taglio è abbastanza grande da consentire di inserire la torcia senza dover
rimuovere il corpo torcia dal cavo, eseguire tale operazione e collegare quindi la torcia al carrello torcia attenendosi
alle istruzioni del produttore.
Nota: La torcia T45m può essere montata su un'ampia varietà di banchi X-Y, impianti motorizzati, smussatrici per
tubi e altre apparecchiature. Installare la torcia attenendosi alle istruzioni del produttore e, se necessario,
seguire le istruzioni riportate di seguito per smontare la torcia.
Se è necessario smontare la torcia, attenersi alla procedura descritta di seguito:
1. Scollegare il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.
2. Rimuovere la cremagliera dal manicotto di posizionamento svitando le 2 viti nere che l'assicurano al manicotto di
posizionamento. Rimuovere le 6 viti (3 a ogni estremità) che assicurano il manicotto di posizionamento all'anello
del pressacavo in rame e al corpo torcia. Rimuovere il manicotto di posizionamento dalla torcia facendolo scorrere.

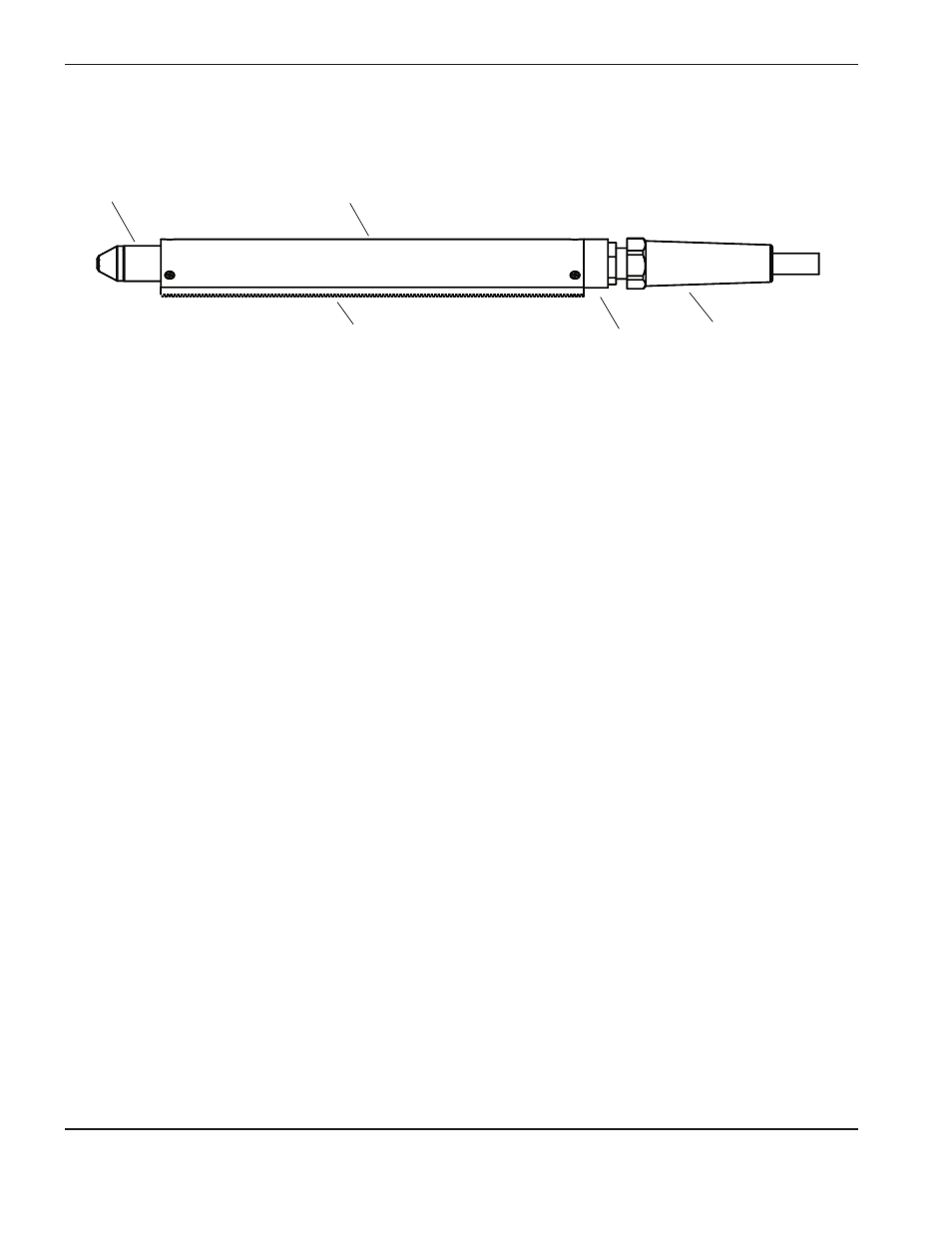

Consumabili
Cremagliera Pressacavo
Manicotto di
posizionamento
Pressacavo in
rame
