RICERCA GUASTI E TEST DEL SISTEMA
powermax
45 Manuale di manutenzione 5-13

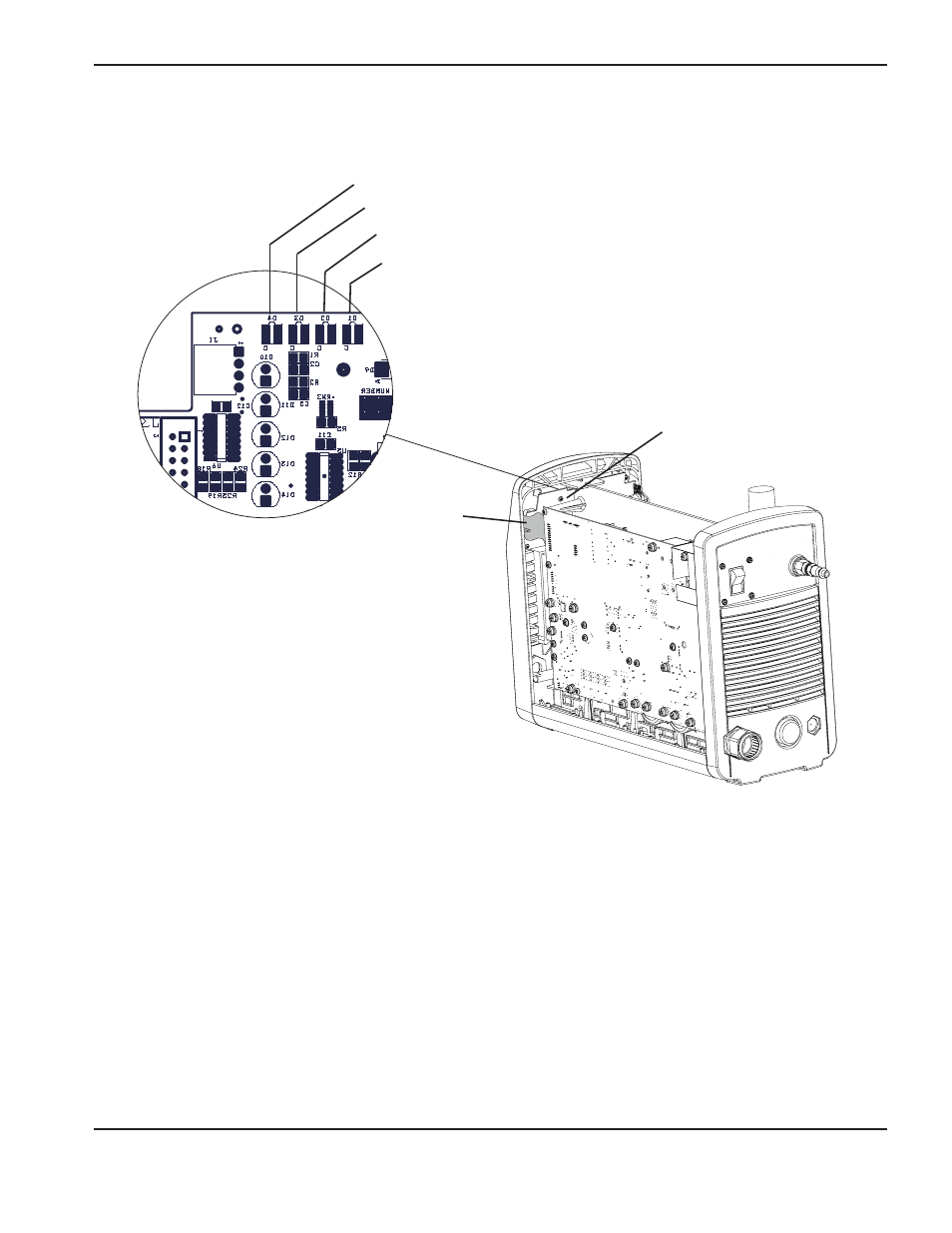

LED della scheda di controllo
La scheda di controllo Powermax45 (PCB1) dispone di 4 LED diagnostici.
Scheda di controllo
Piattina
Reimpostazione/allarme
Errore
Trasferimento (XFR)
Avvio
I LED della scheda di controllo sono:
• Avvio – Il generatore ha un segnale di avvio. Questo LED si accende quando il generatore riceve un segnale di avvio
e rimane acceso durante il normale funzionamento.
• Trasferimento – Questo LED si accende quando è presente un trasferimento adeguato dell'arco tra la torcia e la
lamiera e lampeggia durante il funzionamento dell'arco pilota continuo (come ad esempio durante il
taglio di una lamiera stirata o l'allontanamento e l'avvicinamento della piastra).
• Errore – Il LED di errore si accende ogni volta che è presente un guasto nel sistema. Se il LED di guasto sul pannello
frontale lampeggia e lampeggia anche il LED di errore sulla scheda di controllo, è presente un guasto serio
nel sistema. Il numero di lampeggi tra una pausa e l'altra indica il componente potenzialmente
guasto.
• Reimpostazione: Questo LED si accende quando il circuito di reimpostazione è attivo o quando si attiva il circuito
di allarme.
Durante il funzionamento normale, il LED sistema acceso (ON) sul lato anteriore del generatore e i LED Avvio
e Trasferimento sulla scheda di controllo si accendono. Quando si verifica un problema nel sistema, uno o più
LED sul lato anteriore del generatore e il LED Errore o il LED Ripristino sulla scheda di controllo potrebbero
accendersi o lampeggiare.
