RICERCA GUASTI E TEST DEL SISTEMA
powermax
45 Manuale di manutenzione 5-17
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

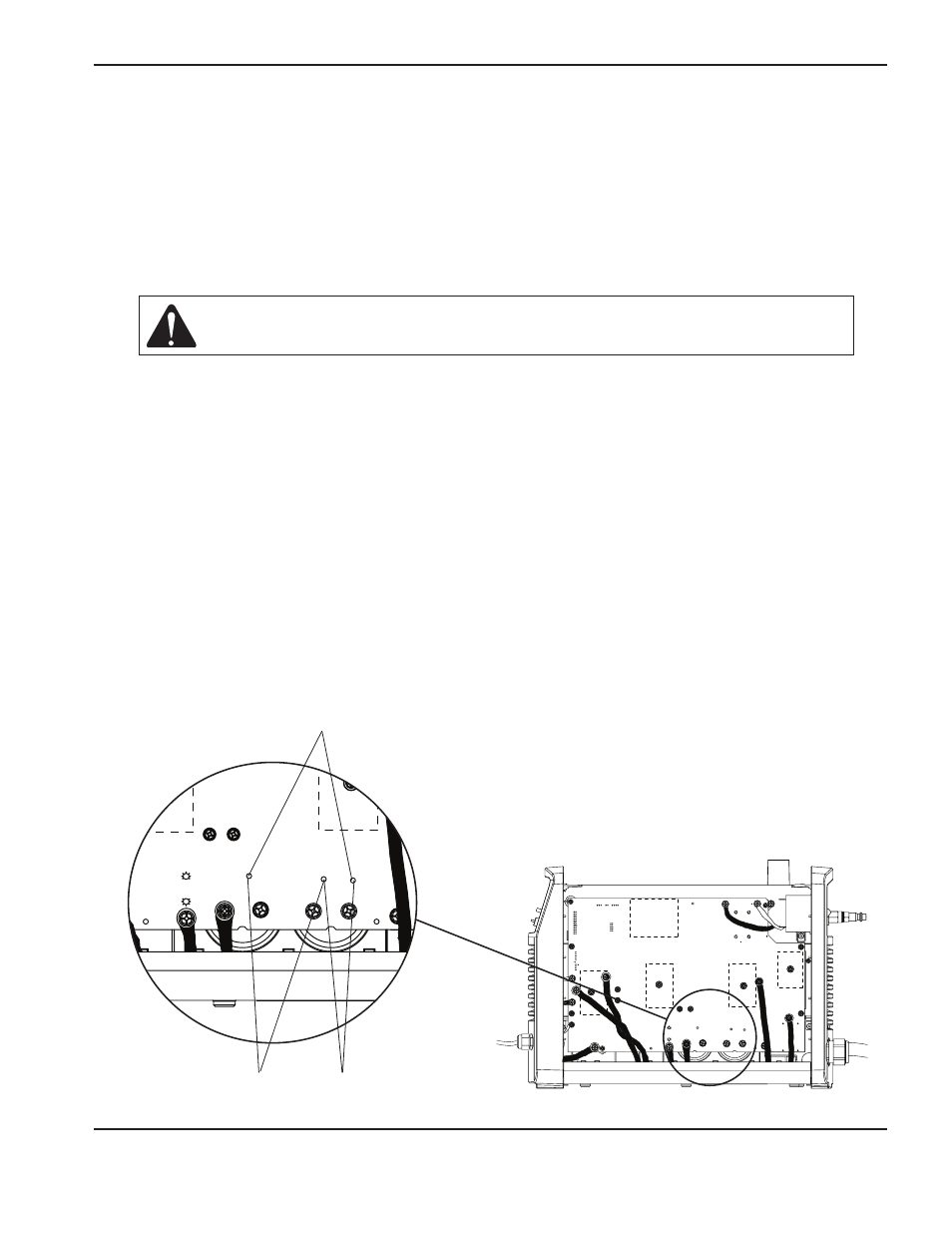

Test 3 — VBUS e bilanciamento della tensione
Testare il pannello generatore per assicurarsi che i circuiti siano bilanciati. Seguono due procedure. Utilizzare la prima
procedura se si ha un generatore CSA da 200-240 V o un generatore CE da 230 V. Utilizzare la seconda procedura se
si ha un generatore CE da 400 V.
Per questo test, è possibile utilizzare i loop dei punti di test oppure è possibile testare le viti del condensatore. I punti di
test sono etichettati sul retro del generatore, come lo sono le tensioni e i terminali dei condensatori positivi e negativi.
Attenzione: Per eseguire il test mediante i punti di test, non utilizzare un
multimetro con sonde di test. Utilizzare invece i cavi E-Z Hook
e collegarli ai ganci dei punti di test.
Test per generatori CSA da 200-240 V e CE da 230 V
1. Spegnere (OFF) il raffreddatore.
2. Posizionare i cavi del multimetro per misurare la tensione bus aumentata sul generatore collegando i cavi di test a TP
(punto di test) 19 e TP 18. Attivare l'alimentazione. Il multimetro dovrebbe indicare 385 VCC. Se si ottiene un valore
diverso da 385 VCC, moltiplicare la lettura per 0,00601. Confrontare il valore ottenuto con una lettura eseguita sul
pin 21 su J7. I valori dovrebbero essere uguali.
3. Spegnere l'alimentazione. Collegare gli E-Z Hooks a TP 19 e TP 17. Attivare l'alimentazione dopo aver collegato
il multimetro. Il valore dovrebbe essere pari a 192,5 VCC o alla metà di qualsiasi valore riscontrato nella fase 2.
Nota: Tutti i valori possono essere ±10%.
4. Spegnere l'alimentazione e spostare gli E-Z Hooks su TP 18 e TP 17. Accendere l'alimentazione dopo aver collegato
il multimetro. Il valore dovrebbe essere pari a 192,5 VCC o alla metà di qualsiasi valore riscontrato nella fase 2.
5. I valori rilevati nelle fasi 3 e 4 dovrebbero essere approssimativamente uguali. Se differiscono di oltre 30 V, sostituire
il pannello generatore.
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Passo 3
Passo 4 Passo 2
