RICERCA GUASTI E TEST DEL SISTEMA
5-20 powermax
45 Manuale di manutenzione
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

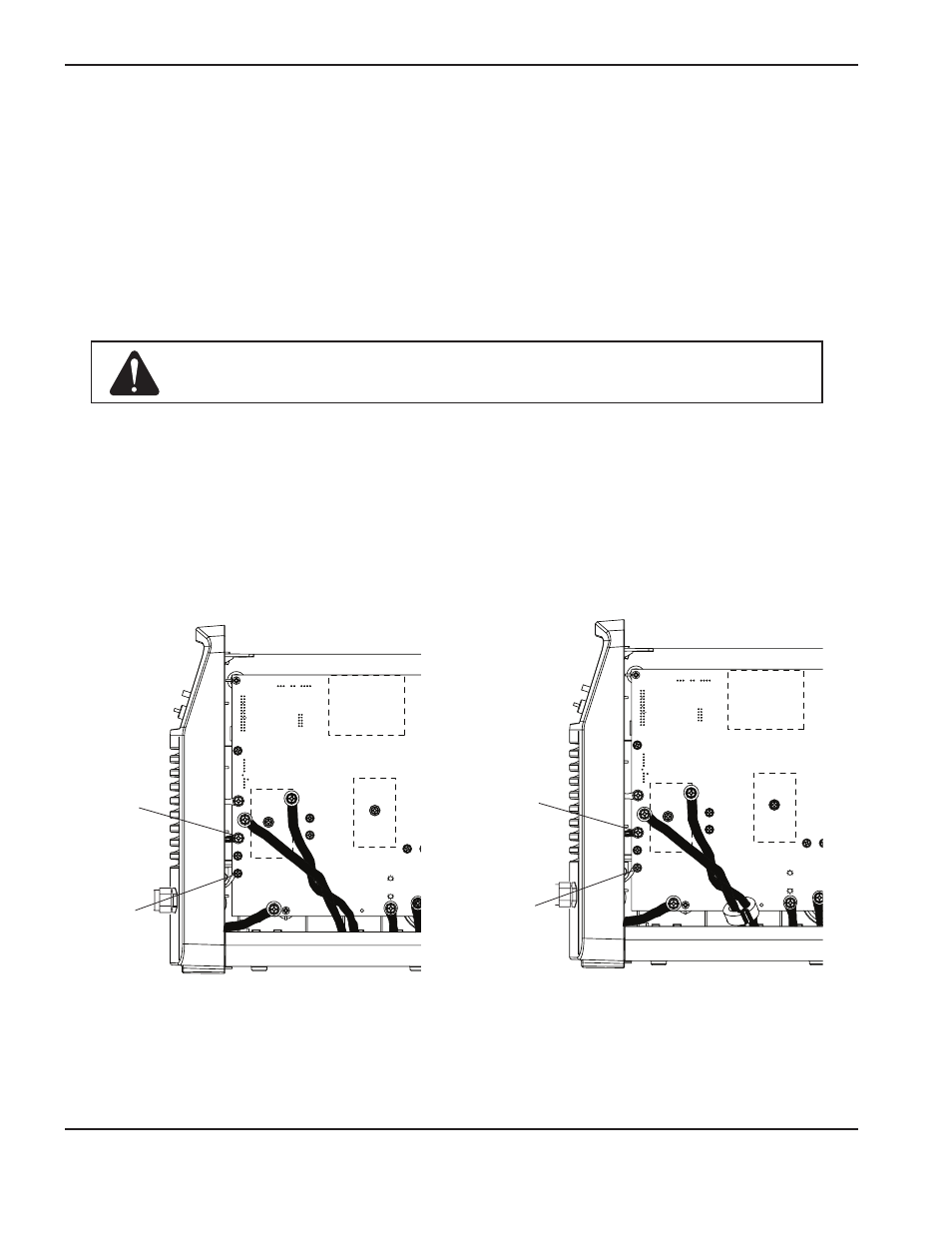

Test 5 — torcia inceppata aperta (TSO) o torcia inceppata chiusa (TSC)
Prima di attivare la torcia e prima che il gas inizi a scorrere, l'ugello e l'elettrodo dovrebbero essere a contatto o toccarsi.
Se questo non si verifica, il generatore rileverà un guasto TSO, oppure "torcia inceppata aperta". Se l'elettrodo e l'ugello
rimangono chiusi dopo che la torcia riceve un segnale di avvio, il generatore rileverà un guasto TSC, o "torcia inceppata
chiusa". In entrambi i casi, si avrà il flusso di gas.
Utilizzare il seguente test per determinare se la torcia è inceppata in una delle due posizioni.
1. Spegnere (O) l'alimentazione.
2. Misurare la resistenza da J17 a J19 (per tutti i generatori). La resistenza dovrebbe essere indicata come chiusa
(resistenza molto bassa).
3. Accendere (I) il generatore. Impostare la manopola di regolazione della corrente in modalità di verifica gas.
La resistenza dovrebbe essere indicata come molto alta.
4. Se la resistenza è indicata in modo non corretto, l'ugello e l'elettrodo sono a contatto o si toccano, oppure uno dei fili
nel cavo della torcia è rotto. Assicurarsi che lo stantuffo della torcia si muova liberamente nella testa della torcia. Se
questo non si verifica, sostituire la testa della torcia. Se i componenti della torcia funzionano correttamente, sostituire
il cavo della torcia.
5. Poiché i guasti TSO e TSC possono essere intermittenti, ripetere il test diverse volte.
Attenzione: Per evitare di causare un corto o danneggiare il misuratore, non attivare
la torcia con il multimetro collegato alla scheda di controllo.
Generatori CSA da 200-240 V e CE da 230 V
J17
J19
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
J16
J18
Generatori CE da 400 V
