SOSTITUZIONE DEI COMPONENTI
6-14 powermax
45 Manuale di manutenzione
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC
192 VDC
Piattina (J7)
J 10 e J12
J3, J4 e J5
J18
J15
J20
J13
J14
J16
Connettore cavo
di lavoro (J21)
Vite di fissaggio
Vite di fissaggio
Vite di fissaggio
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
Viti di fissaggio
IGBT (3)
J17
Viti condensatore (4)
J19
Viti resistenza (4)
Fili interruttore di accensione/
spegnimento
J6
J22
J1 J2
Viti dei diodi
del ponte in
ingresso (2)
Sfiati di rilascio
pressione

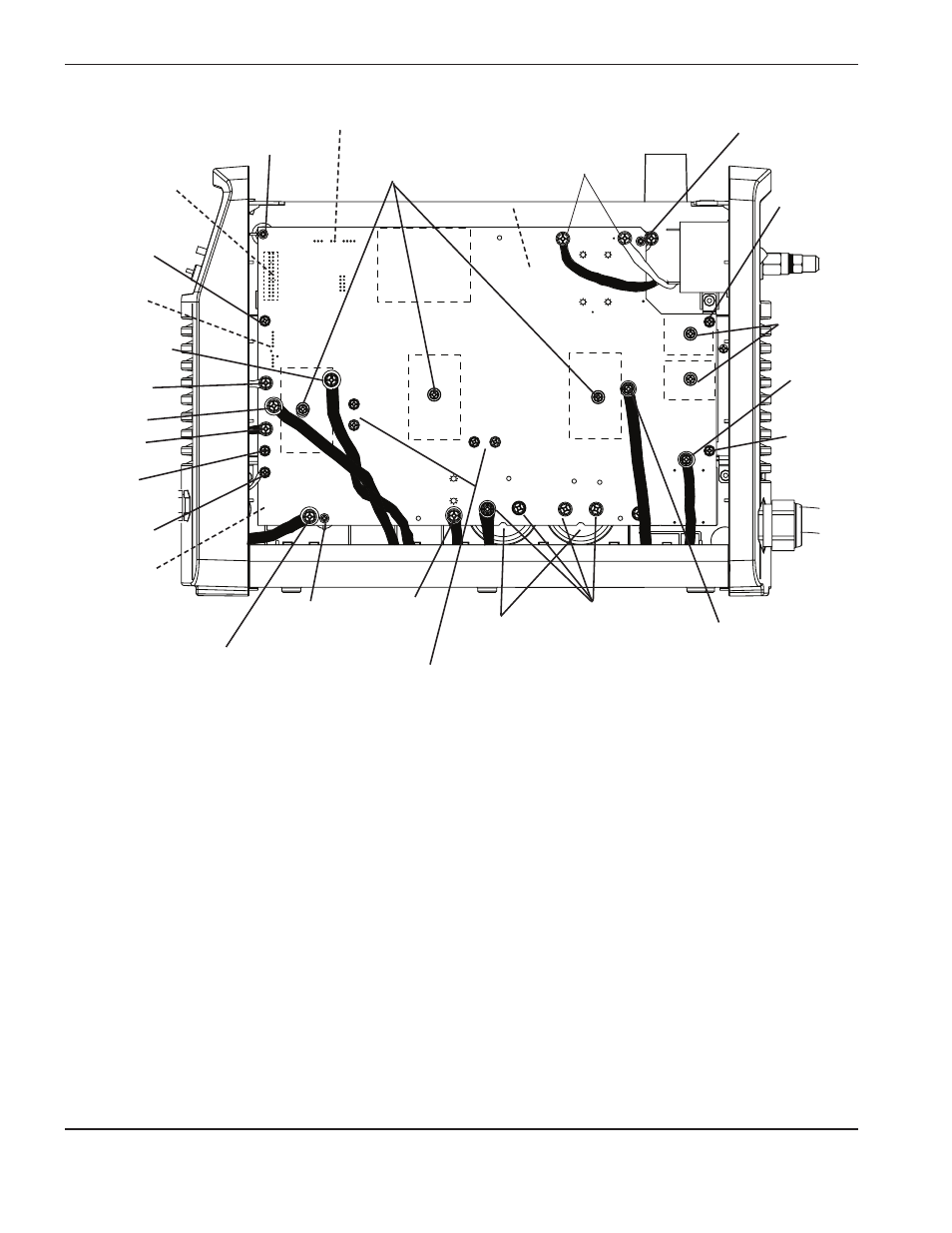

VECCHIA scheda di controllo CSA da 200-240 V e CE da 230 V
19. Riposizionare le 3 viti di tenuta e le 4 viti della resistenza. Serrare queste viti a 17,28 kg cm.
20. Ricollegare il filo bianco dall'interruttore di accensione/spegnimento a J1 e il filo nero a J2. Serrare a 23,04 kg cm.
21. Riposizionare le 3 viti di fissaggio degli IGBT e la vite di fissaggio dei diodi del ponte di ingresso al dissipatore
di calore. La regolazione della coppia di serraggio per queste viti è 23,04 kg cm (se viene sostituito un pannello
generatore CSA da 200-240 V o CE da 230 V più vecchio, ci sarà una vite in più).
22. Riposizionare le 4 viti del condensatore. Accertarsi di ricollegare il filo nero alla vite più a sinistra. Serrare queste viti
a 23,04 kg cm.
23. Ricollegare i fili ai trasformatori e agli induttori su J13, J14, J15, J16, J17, J18, J19 e J20 e il terminale ad anello del
cavo di lavoro su J21. Serrare a 23,04 kg cm.
24. Riposizionare i connettori su J10 e J12 e i connettori su J3, J4, J5 e J6.
25. Ricollegare la piattina dalla scheda di controllo al pannello generatore su J7.
