SOSTITUZIONE DEI COMPONENTI
6-8 powermax
45 Manuale di manutenzione
6. Far scorrere la vecchia ventola fuori dal generatore.
7. Far scorrere la nuova ventola in posizione.
8. Riposizionare le 4 viti di fissaggio.
9. Orientare il plenum della ventola in modo che l'estremità più larga si trovi sulla parte inferiore e innestarlo in posizione.
Sostituzione della ventola
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere le 2 viti dall'impugnatura sulla parte superiore del generatore. Rimuovere l'impugnatura, quindi sollevare il
coperchio dal generatore.
3. Scollegare il connettore da J4 (CSA da 200-240 V e CE da 230 V) o J5 (CE da 400 V) sul pannello generatore.
Potrebbe essere necessario sollevare il bordo superiore della barriera in Mylar per vedere il connettore.

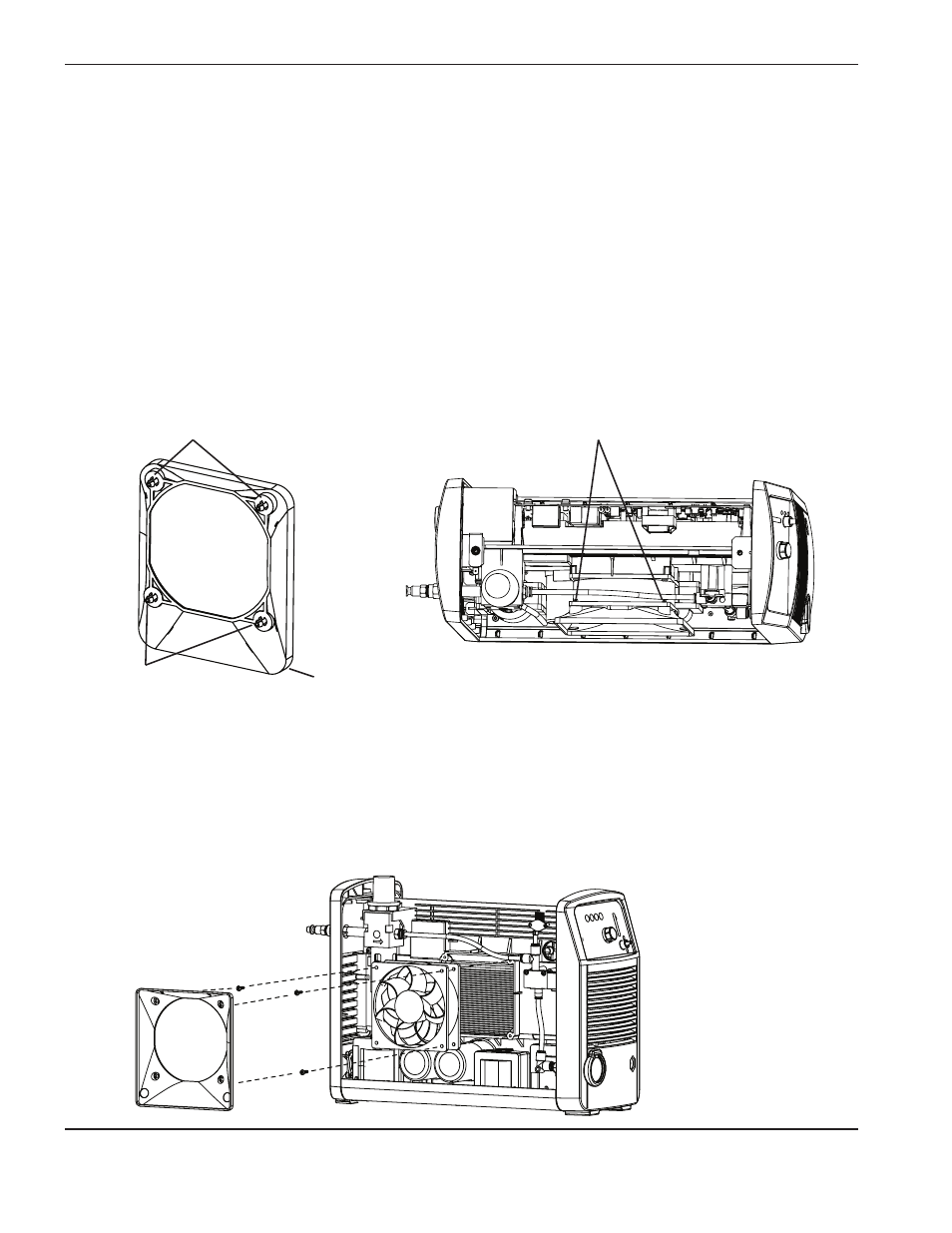

4. Dalla parte superiore del generatore, utilizzare delle pinze a becco per comprimere e rilasciare le quattro clip d'angolo
sul plenum della ventola. Dopo il rilascio delle clip superiori, è possibile inclinare il plenum allontanandolo dal
generatore per raggiungere le 2 clip inferiori. Sollevare il plenum rimuovendolo dal rivestimento della ventola.
5. Inserire un cacciavite con taglio a croce n. 1 sui fori del rivestimento della ventola per rimuovere la vite di fissaggio
da ciascun angolo della ventola.
Clip d'angolo Clip d'angolo superiori
Sotto Clip d'angolo
