HEIDENHAIN TNC 320 63
2.5 Rotazione piano di la
v
o
ro
(opzione sof
tw
a
re
1)

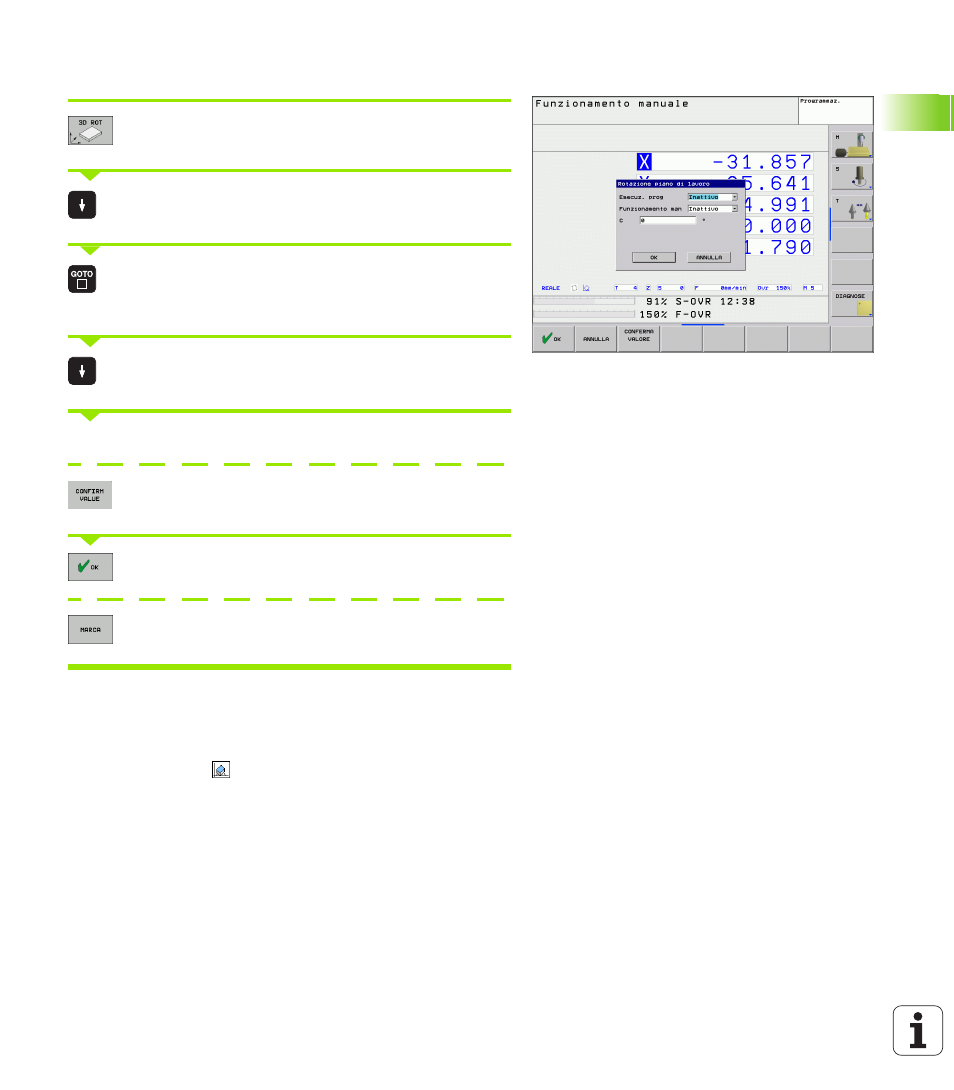

Attivazione della rotazione manuale
Selezionare la rotazione manuale: premere il softkey
3D ROT
Posizionare il campo chiaro con i tasti cursore
sull'opzione Funzionamento manuale
Aprire il menu di selezione con il tasto GOTO e
selezionare con il tasto cursore l'opzione Attivo,
confermare con il tasto ENT
Con il tasto cursore posizionare il campo chiaro
sull'asse rotativo desiderato
Inserire l'angolo di rotazione oppure
Confermare la posizione REF attuale degli assi rotativi
attivi: premere il softkey CONFERMA VALORE
Terminare l'immissione: premere il softkey OK
Interrompere l'immissione: premere il softkey
ANNULLA
Per la disattivazione, nel menu Rotazione piano di lavoro impostare su
Inattivo le relative modalità operative.
Quando la funzione Rotazione piano di lavoro è attiva e il TNC sta
spostando gli assi secondo il piano ruotato, nella visualizzazione di
stato compare l'icona
.
Impostando la funzione Rotazione piano di lavoro per il modo operativo
Esecuzione programma su Attivo, l'angolo di rotazione inserito nel
menu diventa attivo dal primo blocco del programma da eseguire. Se
nel programma di lavorazione viene utilizzato il ciclo 19 PIANO DI
LAVORO
, sono attivi i valori angolari ivi definiti. I valori angolari impostati
nel menu vengono sovrascritti dal TNC con i valori del ciclo 19.
