270 8 Programmazione: cicli
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
 DISTANZA DI SICUREZZA 1 (incrementale): distanza tra
la punta dell'utensile (pos. di partenza) e la superficie
del pezzo
 PROFONDITÀ DI FRESATURA 2 : distanza tra la superficie
del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO 3 (incrementale): quota
di accostamento dell’utensile. Il TNC si porta in un
unico passo fino alla profondità quando:
„ profondità di accostamento e profondità sono
uguali
„ la profondità di accostamento è maggiore della
profondità
 AVANZAMENTO IN PROFONDITÀ : velocità di spostamento
dell’utensile durante la penetrazione

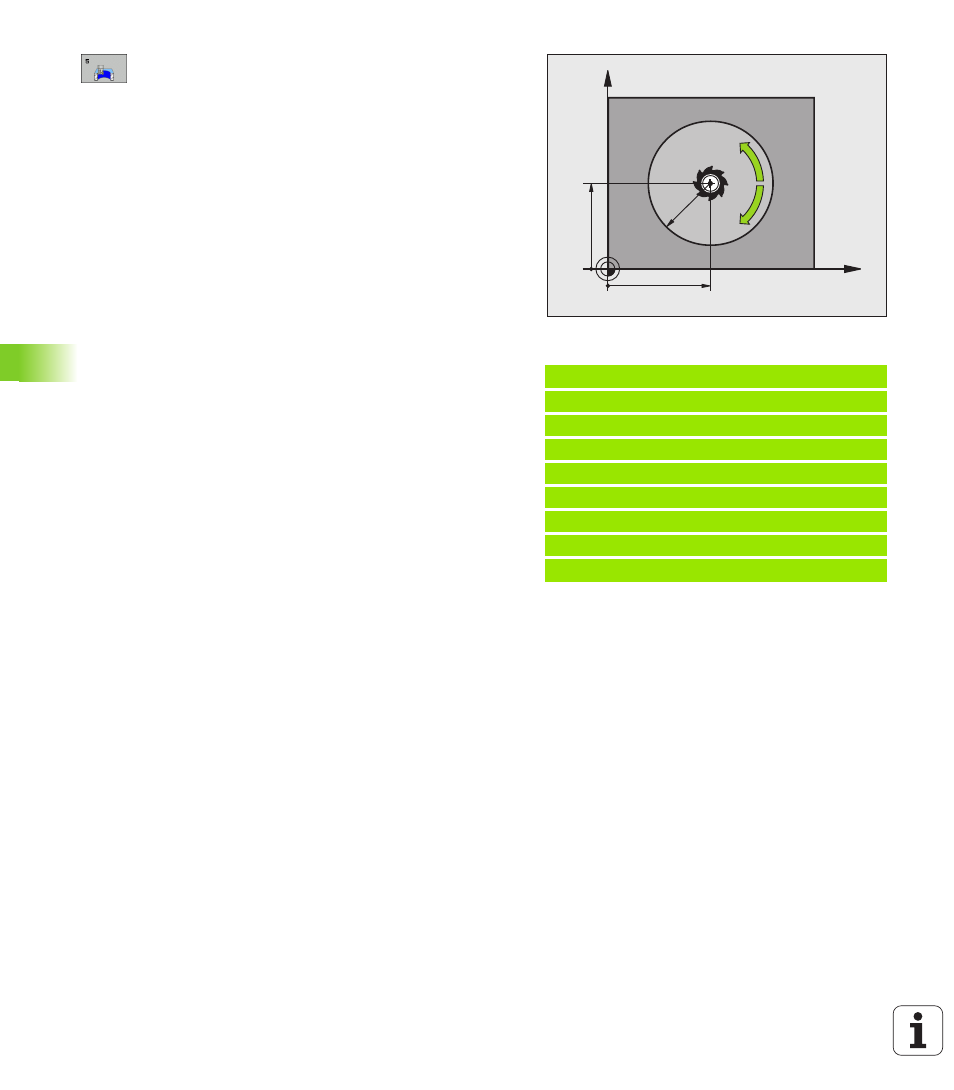

 RAGGIO DEL CERCHIO : raggio della tasca circolare
 AVANZAMENTO F : velocità di spostamento dell'utensile
nel piano di lavoro
 Rotazione in senso orario
DR +: fresatura concorde con M3
DR –: fresatura discorde con M3
Esempio: Blocchi NC
16 L Z+100 R0 FMAX
17 CYCL DEF 5.0 TASCA CIRCOLARE
18 CYCL DEF 5.1 DIST 2
19 CYCL DEF 5.2 PROFOND -12
20 CYCL DEF 5.3 ACCOST 6 F80
21 CYCL DEF 5.4 RAGGIO 35
22 CYCL DEF 5.5 F100 DR+
23 L X+60 Y+50 FMAX M3
24 L Z+2 FMAX M99
X
Y
DR+
R35
50
60
DR–
