HEIDENHAIN TNC 320 219
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

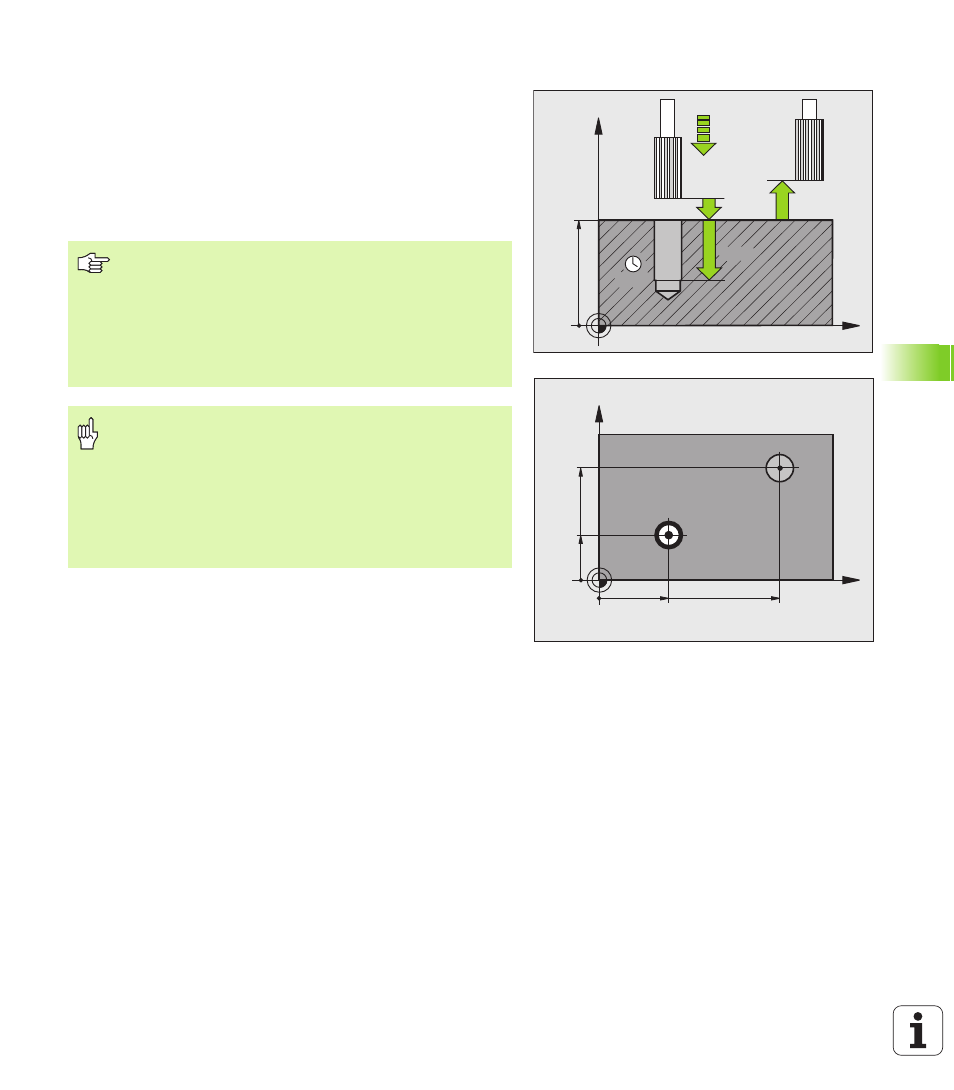

ALESATURA (ciclo 201)
1 Il TNC posiziona l'utensile nell'asse del mandrino in rapido FMAX
alla distanza di sicurezza sopra la superficie del pezzo
2 L'utensile alesa con l'avanzamento F programmato fino alla
profondità programmata
3 Se programmata, l’utensile esegue una sosta sul fondo del foro
4 Successivamente il TNC ritrae l’utensile con avanzamento F alla
distanza di sicurezza e da lì, se programmato, con FMAX alla 2ª
distanza di sicurezza
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
Prima della programmazione
Programmare un blocco di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
