HEIDENHAIN TNC 320 (340 55x-03) - Manuale (Pagina 221)

HEIDENHAIN TNC 320 221
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

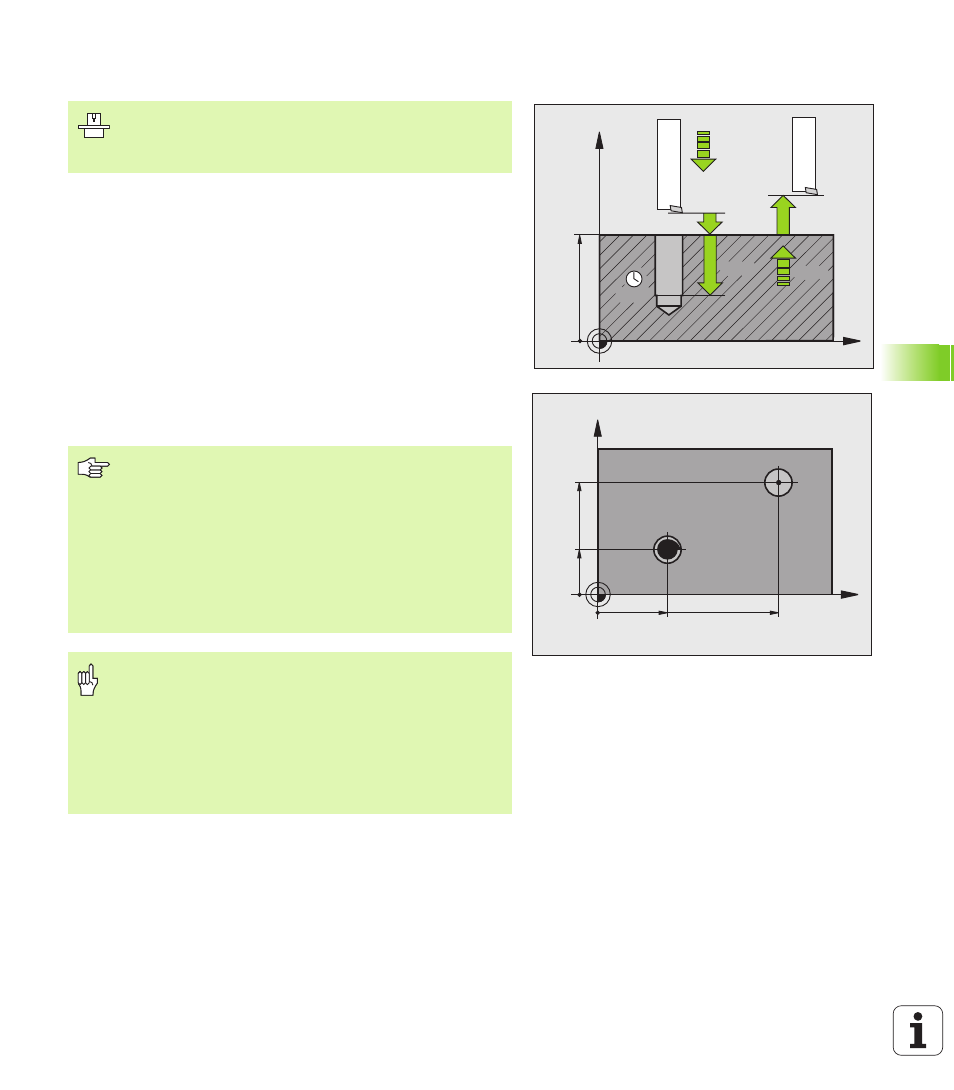

BARENATURA INTERNA (ciclo 202)
1 Il TNC posiziona l'utensile nell'asse del mandrino in rapido FMAX
alla distanza di sicurezza sopra la superficie del pezzo
2 L’utensile penetra con l’avanzamento di foratura sino alla
profondità
3 Sul fondo del foro l'utensile sosta, se programmato, con il
mandrino in funzione per eseguire la spoglia
4 Successivamente il TNC orienta il mandrino sulla posizione definita
nel parametro Q336
5 Se si seleziona il disimpegno, il TNC disimpegna l'utensile nella
direzione programmata di 0,2 mm (valore fisso)
6 Successivamente il TNC porta l’utensile con velocità di
avanzamento di ritorno alla distanza di sicurezza e da lì, se
programmato, con FMAX alla 2ª distanza di sicurezza. Se Q214=0
il ritiro ha luogo lungo la parete del foro
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
30
X
Y
20
80
50
La macchina e il TNC devono essere predisposti dal
costruttore.
Ciclo utilizzabile solo su macchine con mandrino regolato.
Prima della programmazione
Programmare un blocco di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Alla fine del ciclo il TNC ripristina lo stato del refrigerante e
del mandrino, attivo prima della chiamata del ciclo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
