164 6 Programmazione: programmazione profili
6.5 T
raiet
to
ri
e - coor
dinat
e
polar
i

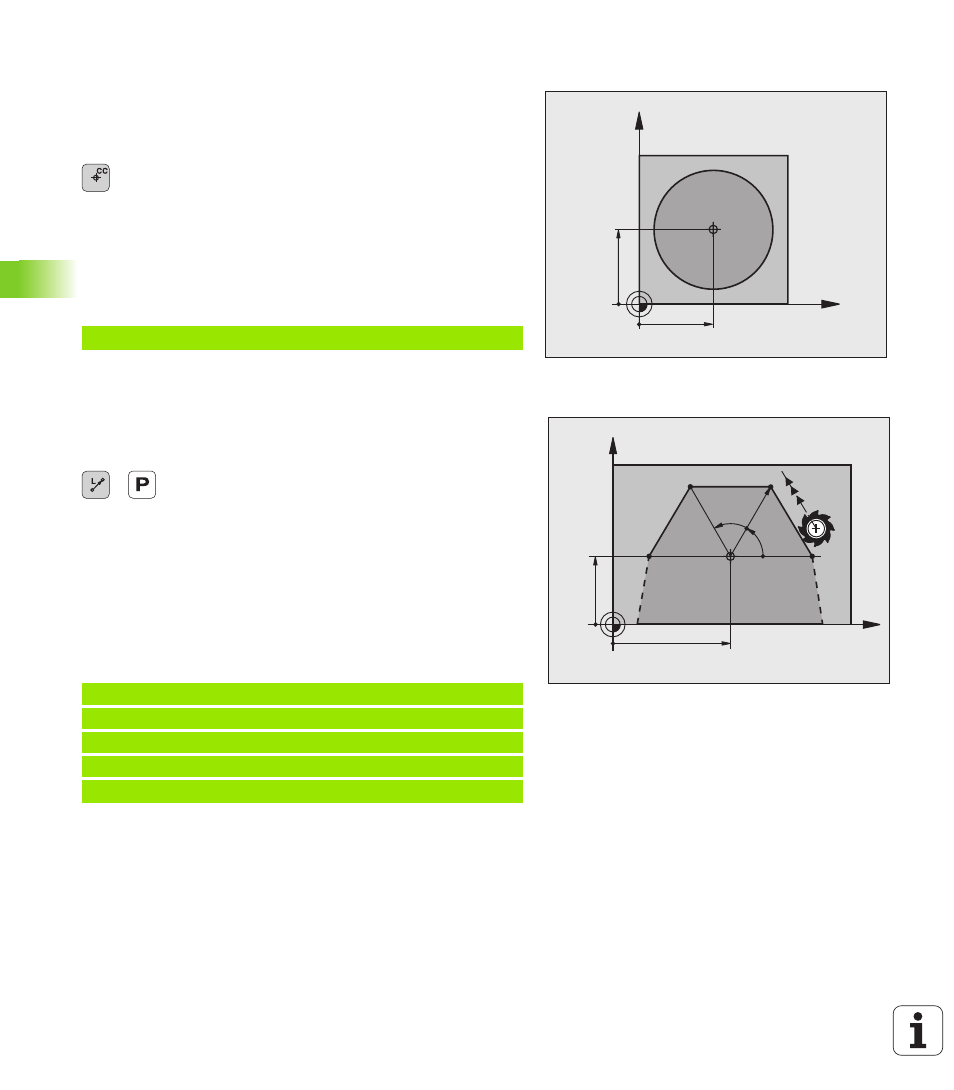

Origine delle coordinate polari: polo CC
Il polo può essere definito in un qualsiasi punto del programma di
lavorazione prima di un'indicazione di posizione in coordinate polari.
Per la definizione del polo procedere come per la programmazione del
centro del cerchio CC.
 Coordinate CC: inserire le coordinate cartesiane per il
polo, oppure
per confermare l'ultima posizione programmata: non
inserire alcuna coordinata. Prima di programmare in
coordinate polari occorre definire il polo CC. Il polo CC
deve essere programmato unicamente in coordinate
cartesiane. Il polo CC rimane attivo fino a quando non
si definisce un polo diverso.
Blocchi esplicativi NC
Retta LP
L'utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
 Coordinate polari raggio PR : distanza del punto
finale della retta dal polo CC
 Coordinate polari angolo PA : posizione angolare del
punto finale della retta tra -360° e +360°
Il segno di PA viene determinato dall'asse di riferimento dell'angolo:
„ Angolo tra l'asse di riferimento dell'angolo e PR in senso antiorario:
PA>0
„ Angolo tra l'asse di riferimento dell'angolo e PR in senso orario:
PA<0
Blocchi esplicativi NC
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
