HEIDENHAIN TNC 320 173
6.6 T
raiet
to
ri
e - Pr
ogr
ammazione liber
a dei pr
ofili FK
Apertura del dialogo FK
Premendo il tasto grigio di traiettoria FK, il TNC visualizza i softkey per
l'apertura di un dialogo FK: vedere la seguente tabella. Per disattivare
i softkey premere nuovamente il tasto FK.
Aprendo il dialogo FK con uno di questi softkey, il TNC visualizzerà
ulteriori livelli softkey per l'inserimento delle coordinate note, delle
indicazioni di direzione e delle indicazioni relative all'andamento del
profilo.
Polo per programmazione FK
 Visualizzazione dei softkey per la programmazione
libera dei profili: premere il tasto FK
 Apertura del dialogo per la definizione del polo:
premere il softkey FPOL. Il TNC visualizza i softkey di
asse del piano di lavoro attivo
 Immettere con questi softkey le coordinate del polo

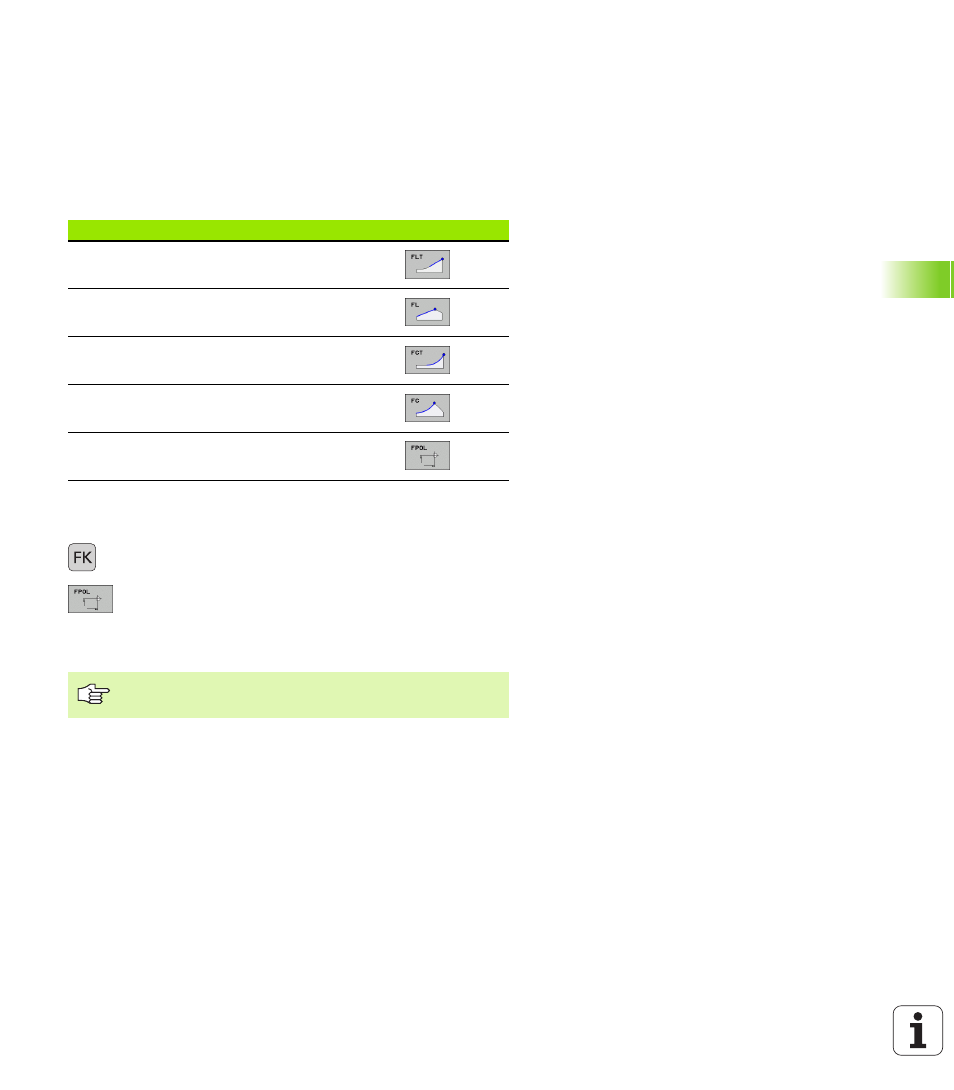

Elemento di profilo Softkey
Retta con raccordo tangenziale
Retta senza raccordo tangenziale
Arco di cerchio con raccordo tangenziale
Arco di cerchio senza raccordo tangenziale
Polo per programmazione dei profili FK
Il polo per la programmazione profili FK rimane attivo fino
a quando non si definisce un nuovo polo mediante FPOL.
