6.5 T
raiet
to
ri
e - coor
dinat
e
polar
i

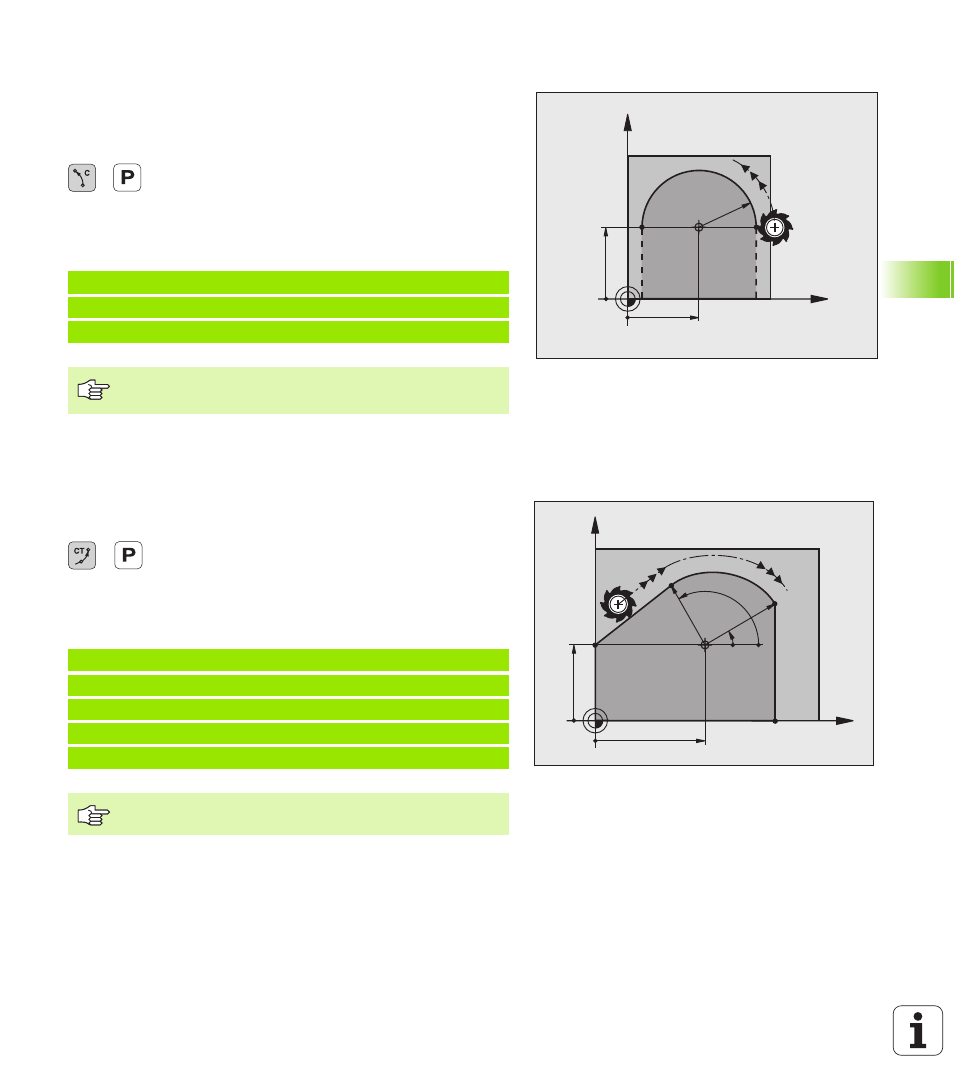

Traiettoria circolare CP intorno al polo CC
Il raggio delle coordinate polari PR è contemporaneamente raggio
dell'arco di cerchio e viene definito dalla distanza del punto di partenza
dal polo CC. Prima del blocco CP costituisce il punto di partenza della
traiettoria circolare.
 Coordinate polari angolo PA : posizione angolare del
punto finale della traiettoria circolare tra
–99999,9999° e +99999,9999°
 Senso di rotazione DR
Blocchi esplicativi NC
Traiettoria circolare CTP con raccordo
tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
 Coordinate polari raggio PR : distanza del punto
finale della traiettoria circolare dal polo CC
 Coordinate polari angolo PA : posizione angolare del
punto finale della traiettoria circolare
Blocchi esplicativi NC
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
In caso di coordinate incrementali inserire lo stesso segno
per DR e PA.
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Il polo CC non è il centro della circonferenza!
