HEIDENHAIN TNC 320 269
8.3 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
TASCA CIRCOLARE (ciclo 5)
I cicli 1, 2, 3, 4, 5, 17, 18 si trovano nel gruppo Cicli speciali. Selezionare
nel secondo livello softkey il softkey OLD CYCLS.
1 L'utensile penetra nel pezzo dalla posizione di partenza (centro
della tasca) e si porta alla prima PROFONDITÀ DI
ACCOSTAMENTO

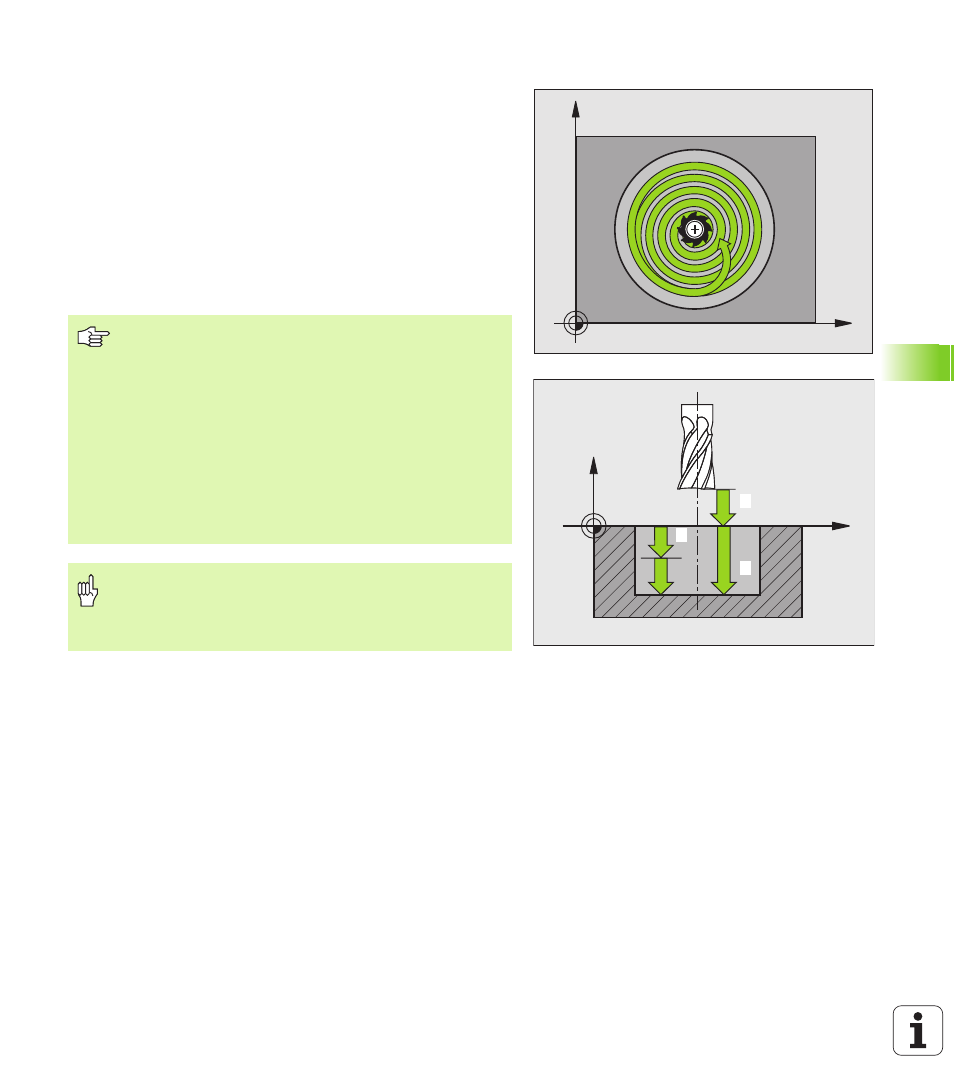

2 Successivamente l'utensile descrive con l'AVANZAMENTO F la
traiettoria a spirale illustrata nella figura di fianco; per
l'accostamento laterale k, vedere "FRESATURE DI TASCHE (ciclo
4)", pag. 263
3 Questa procedura si ripete fino al raggiungimento della
PROFONDITÀ
4 Alla fine del ciclo il TNC riporta l'utensile alla posizione di partenza
X
Y
X
Z
1
2
3
Prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale (DIN
844) o eseguire una foratura preliminare al centro della
tasca.
Preposizionare nel centro della tasca con R0.
Programmare il blocco di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
