8.5 Cicli SL
FINITURA FONDO (ciclo 23)

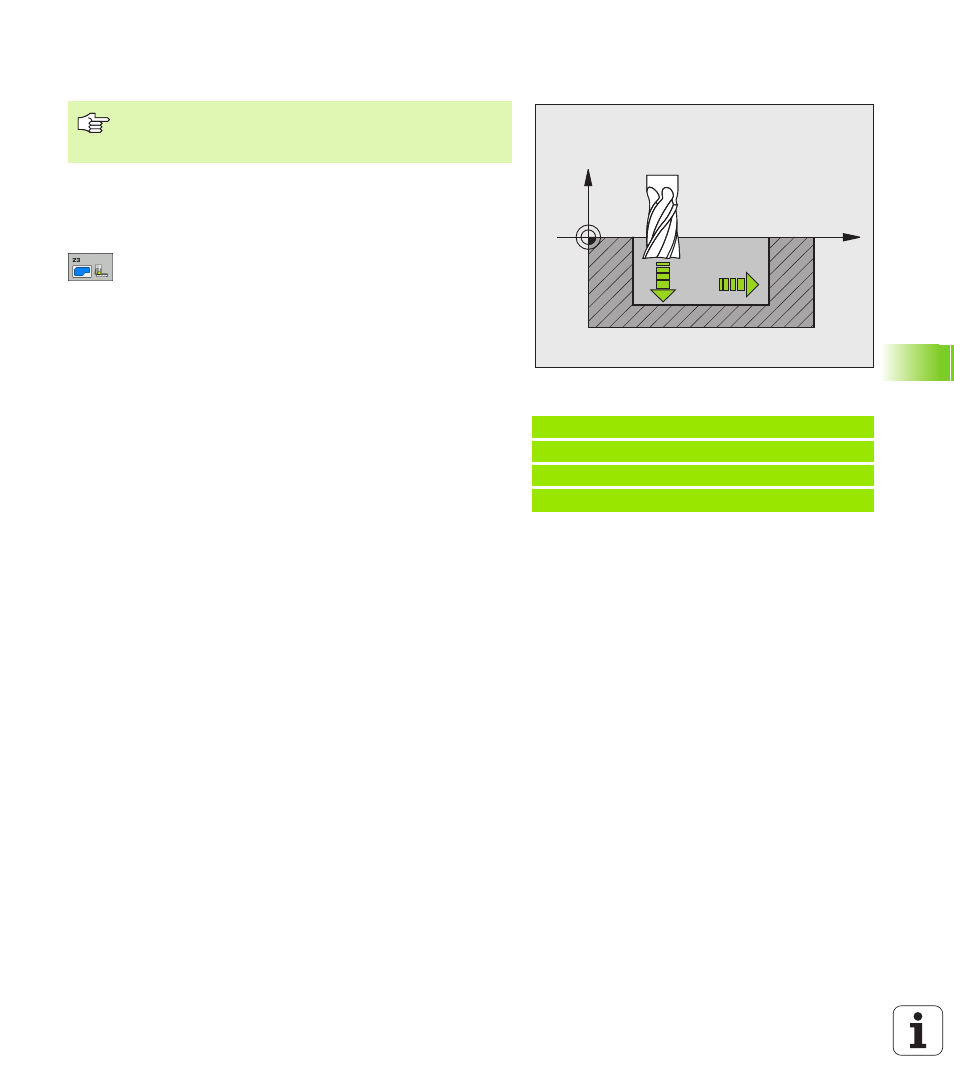

Il TNC porta l'utensile su un cerchio tangenziale verticale sulla
superficie da fresare, se c'è spazio sufficiente. Se lo spazio è ristretto,
il TNC porta verticalmente l'utensile in profondità, per eliminare il
sovrametallo rimasto dalla sgrossatura.
 AVANZAMENTO IN PROFONDITÀ Q11: velocità di
spostamento dell’utensile durante la penetrazione
 AVANZAMENTO SVUOTAMENTO Q12: avanzamento di
fresatura
 AVANZAMENTO RITORNO Q208: velocità di avanzamento
dell'utensile durante l'uscita dopo la lavorazione in
mm/min. Impostando Q208=0, il TNC estrae
l'utensile con avanzamento Q12. Campo di
immissione da 0 a 99999,9999 in alternativa
Esempio: Blocchi NC
60 CYCL DEF 23 FINITURA FONDO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZAMENTO SVUOT.
Q208=99999 ;INVERS. AVANZAMENTO
X
Z
Q11
Q12
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio nella tasca.
