238 8 Programmazione: cicli
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

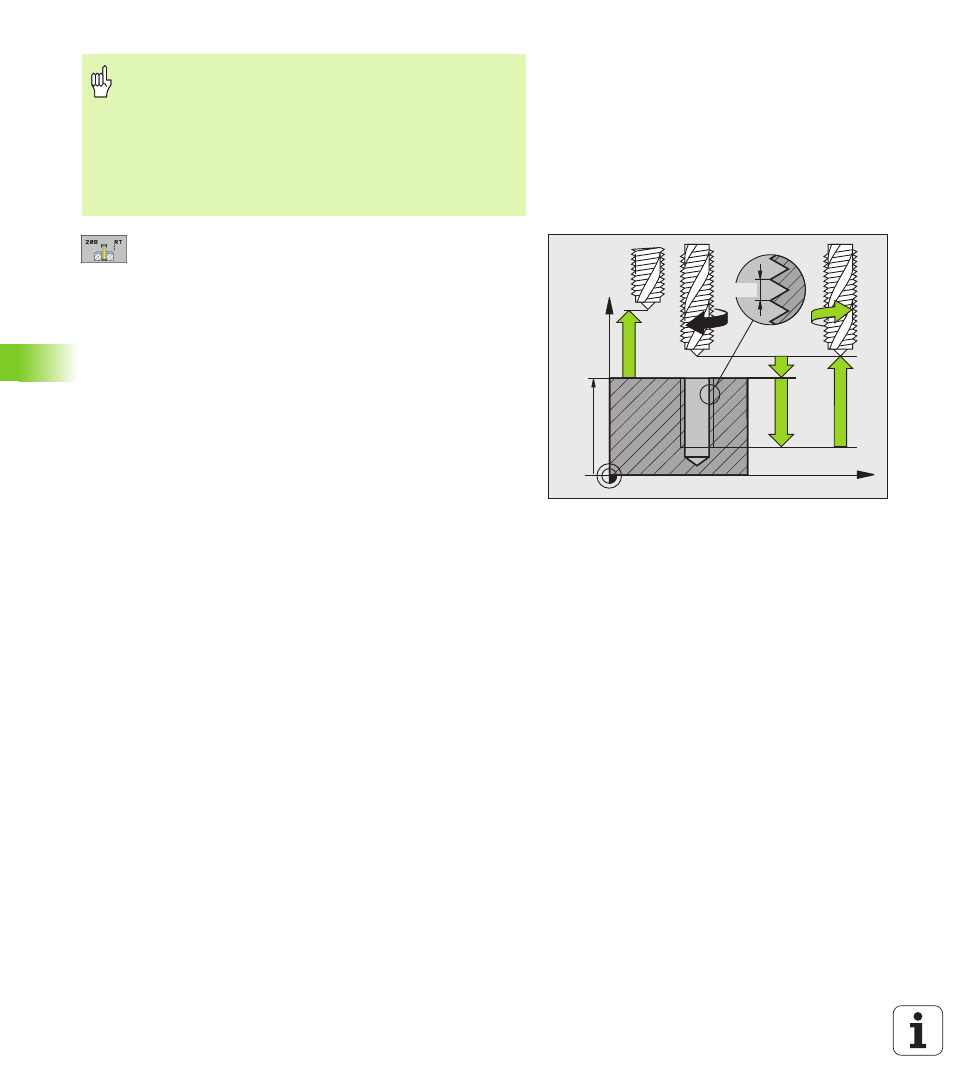

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile (pos. di partenza) e la
superficie del pezzo
 PROFONDITÀ DI MASCHIATURA Q201 (incrementale):
distanza tra la superficie del pezzo e l'estremità della
maschiatura
 PASSO FILETTATURA Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+= filettatura destrorsa
–= filettatura sinistrorsa
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 PROFONDITÀ FORO FINO A ROTTURA TRUCIOLO Q257
(incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l'utensile si sposta in rapido nell'asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
Z
X
Q203
Q204
Q200
Q201
Q239
