32 1 Introduzione
1
.2 Sc
her
m
o e pannello di comando
Definizione della ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'utente: il TNC può
visualizzare, ad es., nel modo operativo Programmazione, il
programma nella finestra sinistra, mentre la finestra destra può
visualizzare una grafica di programmazione. In alternativa è possibile
visualizzare nella finestra destra anche la visualizzazione di stato o il
solo programma in una finestra grande. Quali finestre il TNC può
visualizzare dipende dal modo operativo selezionato.
Definizione della ripartizione dello schermo
Premere il tasto di commutazione schermo: nella riga
softkey vengono visualizzate le possibili ripartizioni
dello schermo, vedere "Modalità operative", pag. 33
Selezionare mediante softkey la ripartizione dello
schermo
Pannello di comando

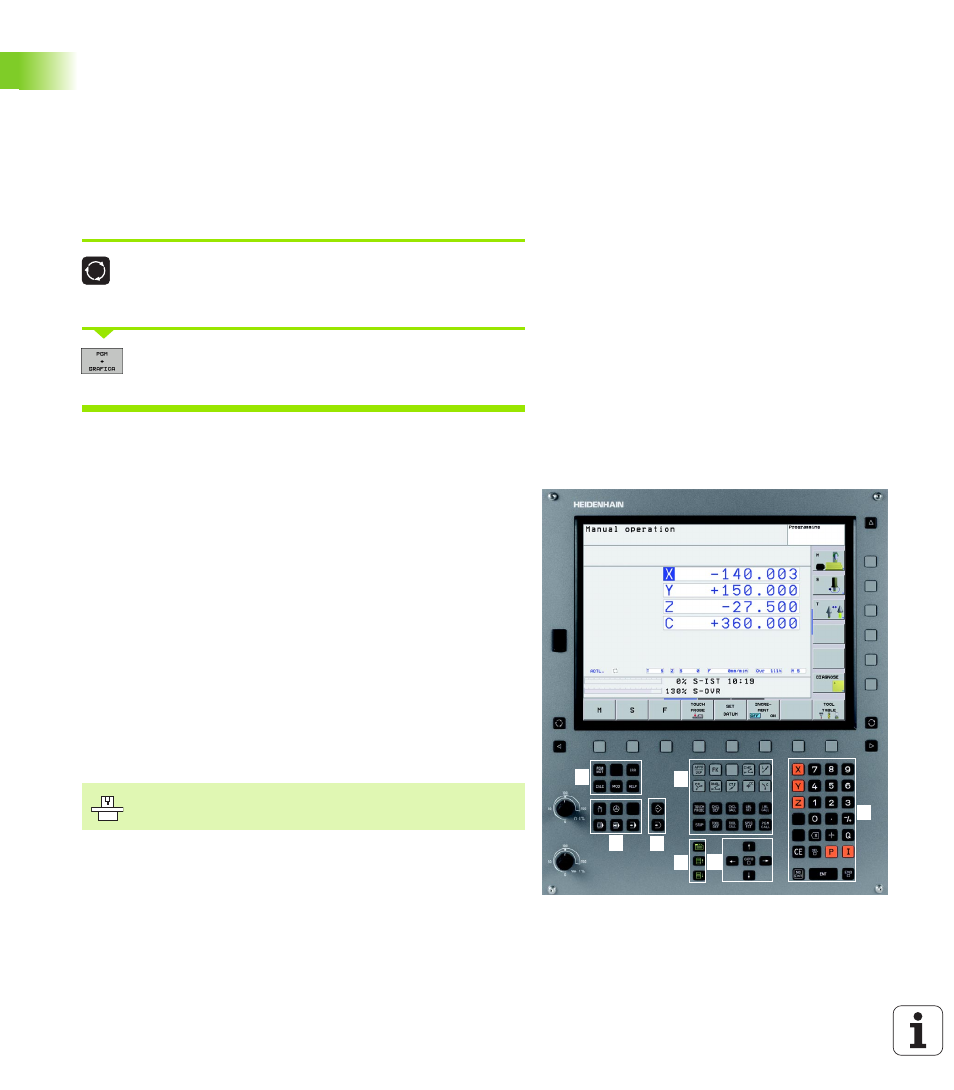

Il TNC 320 viene fornito con un pannello di comando integrato. La
figura in alto a destra illustra gli elementi di comando del pannello:
Le funzioni dei singoli tasti sono riepilogate sulla prima pagina di
copertina.
1 2 3
5
1 4
6
7 7
1
1 „ Gestione file
„ Calcolatrice
„ Funzione MOD
„ Funzione HELP
2 Modalità operative Programmazione
3 Modalità operative Macchina
4 Apertura dialogo di programmazione
5 Tasti cursore e istruzione di salto GOTO
6 Immissione valori numerici e selezione assi
7 Tasti di navigazione
I tasti esterni, ad es. NC START o NC STOP, sono illustrati
nel manuale della macchina.
