HEIDENHAIN TNC 320 337
8.7 Cicli per la con
v
ersione di coor
dinat
e

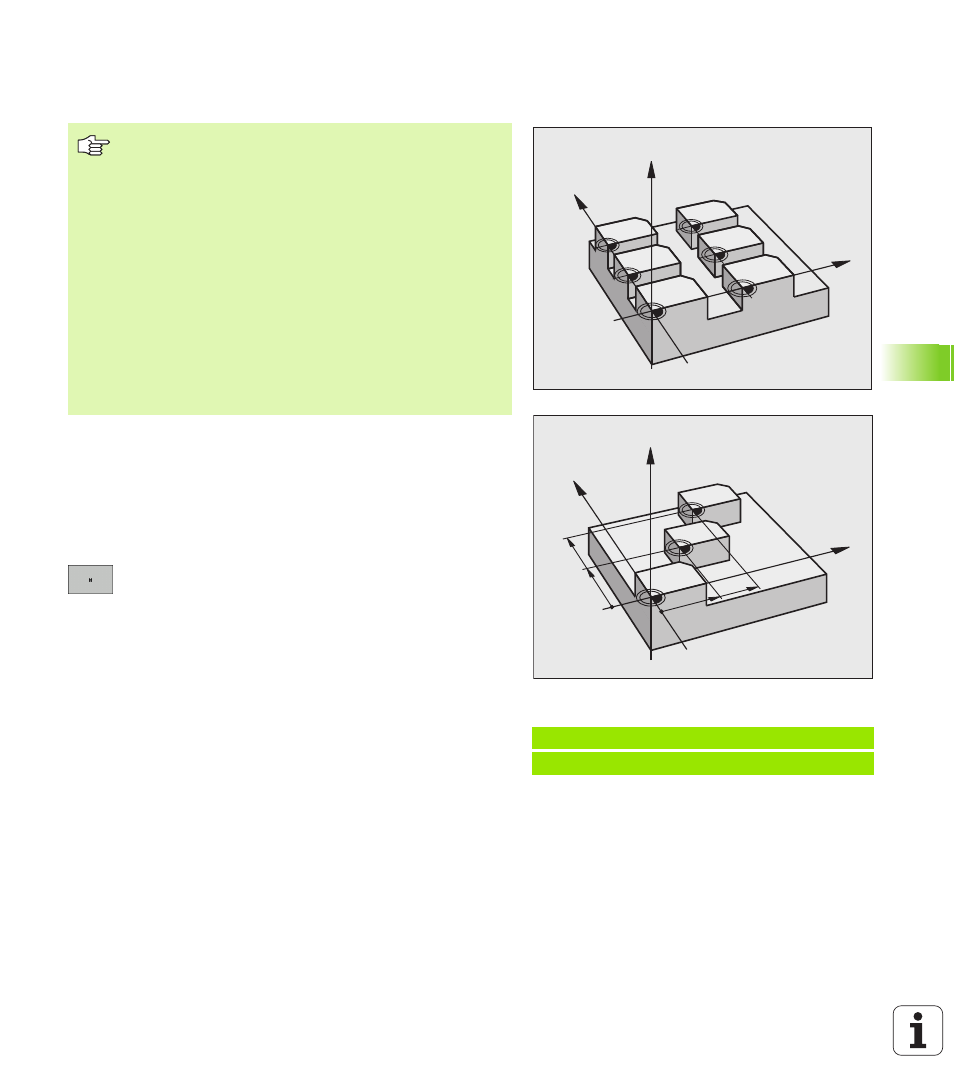

Spostamento dell'ORIGINE con tabelle origini
(ciclo 7)
Applicazione
Utilizzare le tabelle origini in caso di
„ ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
„ uso frequente della stessa traslazione origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
 SPOSTAMENTO : inserire il numero dell’origine dalla
tabella origini o un parametro Q; introducendo un
parametro Q, il TNC attiva il numero dell’origine
specificato in quel parametro Q
Annullamento
„ Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
„ Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo. Esempio: Blocchi NC
77 CYCL DEF 7.0 PUNTO ZERO
78 CYCL DEF 7.1 #5
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
La tabella origini che viene impiegata dipende dal modo
operativo oppure può essere selezionata:
„ Modi operativi di esecuzione del programma: tabella
“zeroshift.d”
„ Modo operativo test del programma: tabella
“simzeroshift.d”
Le origini della tabella origini si riferiscono all'origine
attuale.
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella.
Se si creano altre tabelle origini, il nome del file deve
iniziare con una lettera.
