450 11 Test ed esecuzione del programma
1
1
.1 Gr
afica

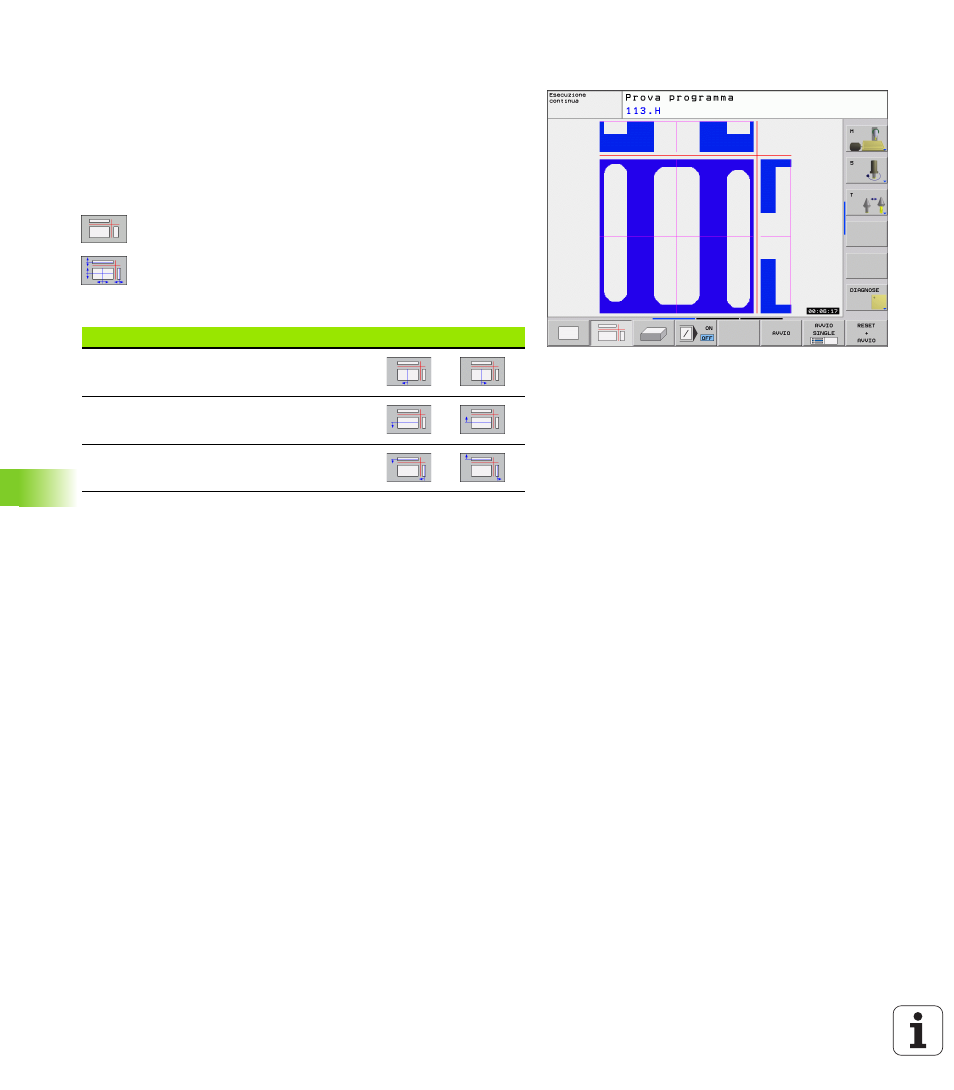

Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall'alto su 2 sezioni,
simile ad un disegno tecnico.
Nella rappresentazione su 3 piani sono disponibili delle funzioni per
l'ingrandimento di un dettaglio, vedere "Ingrandimento di dettagli",
pag. 452.
Inoltre è possibile spostare mediante softkey il piano di sezione:
 Selezionare il softkey per la rappresentazione del
pezzo su 3 piani
 Commutare il livello softkey e selezionare il softkey di
selezione dei piani di sezione
 Il TNC visualizzerà i seguenti softkey:
La posizione della sezione viene visualizzata durante lo spostamento.
L'impostazione base della sezione è scelta in modo che essa si trovi
nel piano di lavoro e nell'asse utensile al centro del pezzo.
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione verticale in
avanti o all'indietro
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
