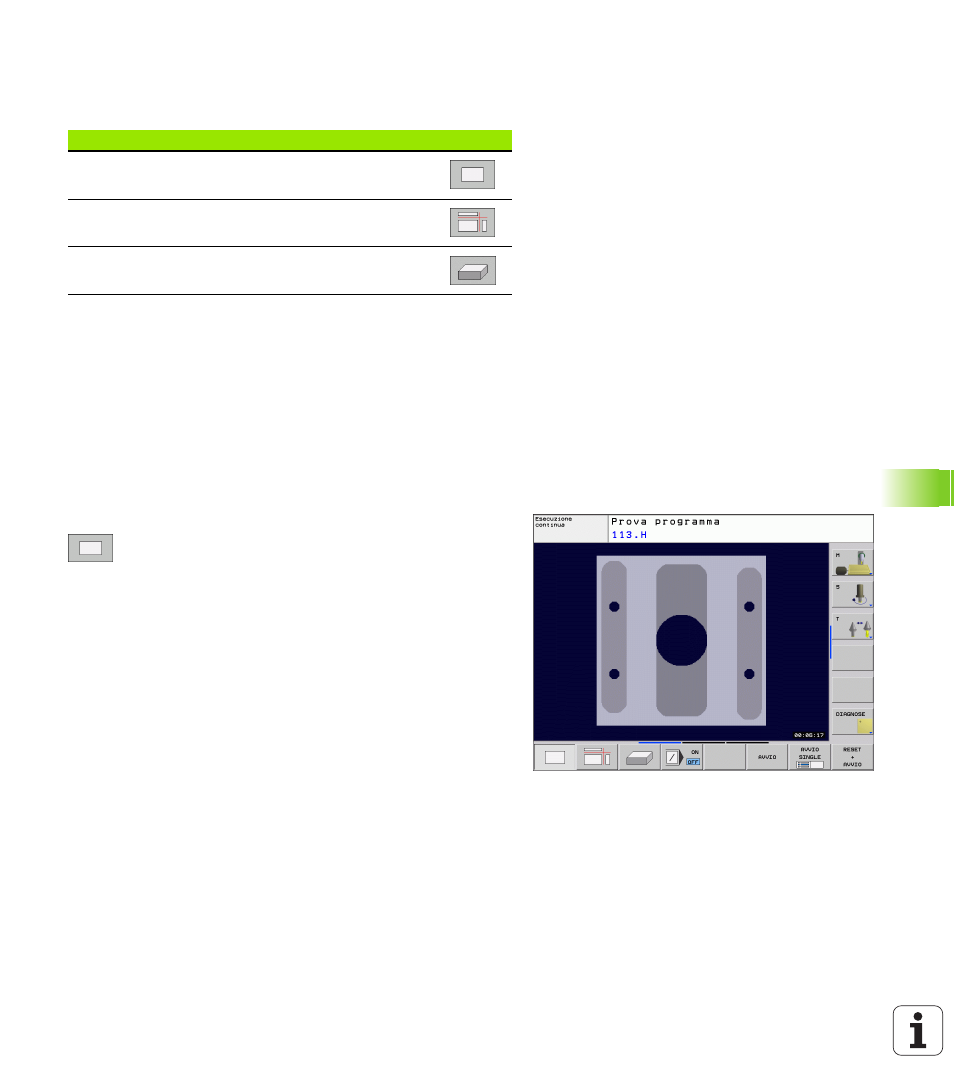

Panoramica: viste
Nei modi operativi di esecuzione del programma e nel modo operativo
Prova programma il TNC visualizza i seguenti softkey:
Limitazione durante l'esecuzione del programma
La rappresentazione grafica contemporanea alla lavorazione non è
possibile se il calcolatore del TNC è già completamente impegnato con
lavorazioni complesse o a grande superficie. Esempio: spianatura di
tutta la superficie del pezzo grezzo con un utensile grande. In questo
caso il TNC non continua la simulazione grafica e visualizza il
messaggio ERROR nella finestra grafica, mentre la lavorazione continua
ad essere eseguita.
Vista dall'alto
La vista dall'alto è la simulazione grafica più veloce.
 Selezionare con il softkey la vista dall'alto
 Per la rappresentazione della profondità in questa
grafica si applica la regola:
"quanto più è profondo, tanto più è scuro"
Vista Softkey
Vista dall'alto
Rappresentazione su 3 piani
Rappresentazione 3D
