482 12 Funzioni MOD
12.8 Int
e
rf
accia Ether
n
et

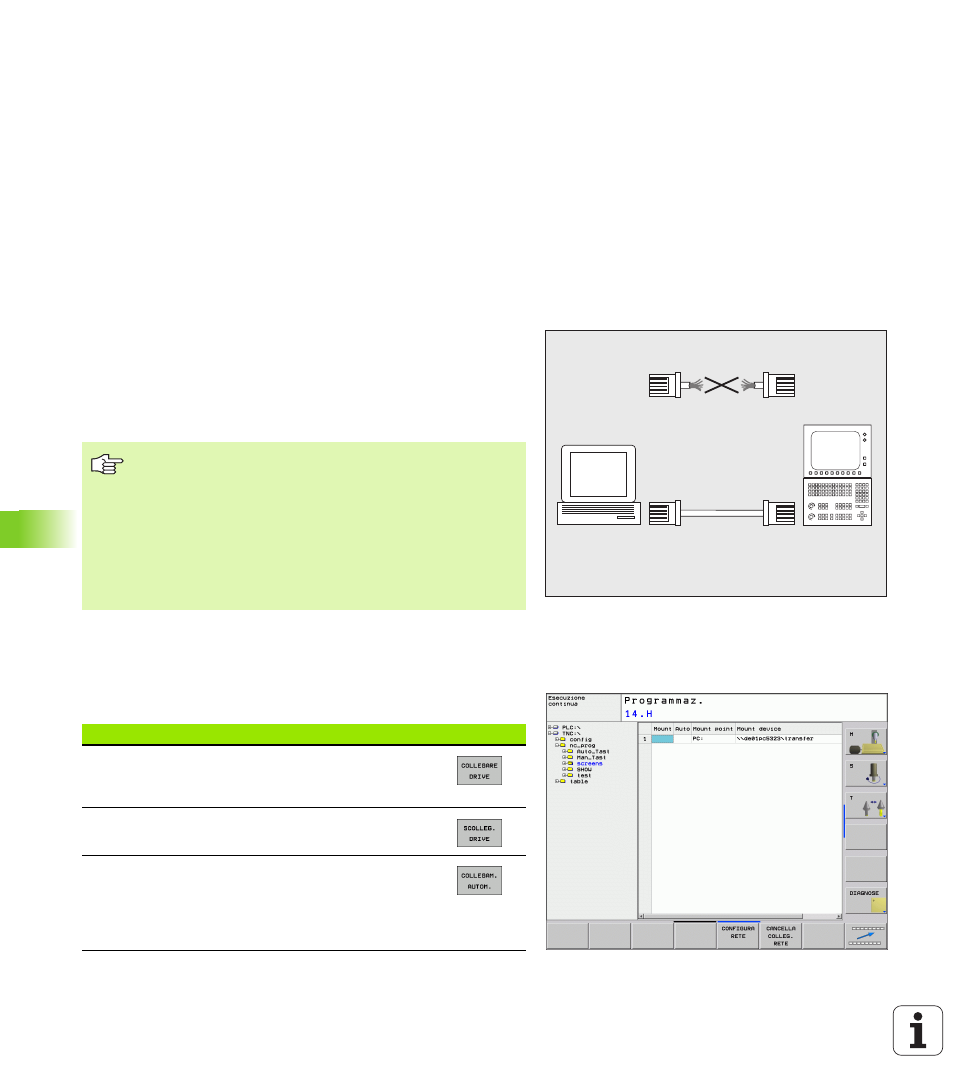

12.8 Interfaccia Ethernet
Introduzione
Il TNC è equipaggiato in modo standard con una scheda Ethernet che
ne consente l'inserimento quale Client nella propria rete. Il TNC
trasmette i dati attraverso la scheda Ethernet con
„ il protocollo smb (server message block) per sistemi operativi
Windows, oppure
„ la famiglia di protocolli TCP/IP (Transmission Control Protocol/
Internet Protocol) e con l’ausilio del NFS (Network File System)
Possibilità di collegamento
La scheda Ethernet del TNC può essere collegata alla rete tramite il
connettore RJ45 (X26,100BaseTX oppure 10BaseT) oppure collegata
direttamente con un PC. Il connettore è separato galvanicamente
dall'elettronica del controllo.
Con il connettore 100BaseTX oppure 10BaseT utilizzare coppie di cavi
intrecciati per il collegamento del TNC in rete.
Collegamento del controllo alla rete
Panoramica delle funzioni di configurazione di rete
 Selezionare nella gestione file (PGM MGT) il softkey Rete
PC
TNC
10BaseT / 100BaseTx
La lunghezza massima del cavo tra il TNC ed un nodo
dipende dalla classe di qualità del cavo, dal rivestimento e
dal tipo di rete (100BaseTX o 10BaseT).
Senza grandi difficoltà il TNC può anche essere collegato
direttamente con un PC equipaggiato con una scheda
Ethernet. A tale scopo, collegare il TNC (connettore X26) e
il PC con un cavo Ethernet incrociato (denominazione
commerciale: cavo Patch incrociato oppure cavo STP
incrociato)
Funzione Softkey
Realizzazione del collegamento con il drive di rete
selezionato. Dopo il collegamento, compare sotto
Mount un segno di spunta per conferma
Interruzione del collegamento con un drive di rete
Attivazione o disattivazione della funzione Automount
(= collegamento automatico del drive di rete durante
l'avvio del controllo). Lo stato della funzione viene
indicato da un segno di spunta sotto Auto nella tabella
drive di rete.
