HEIDENHAIN TNC 320 215
8.2 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

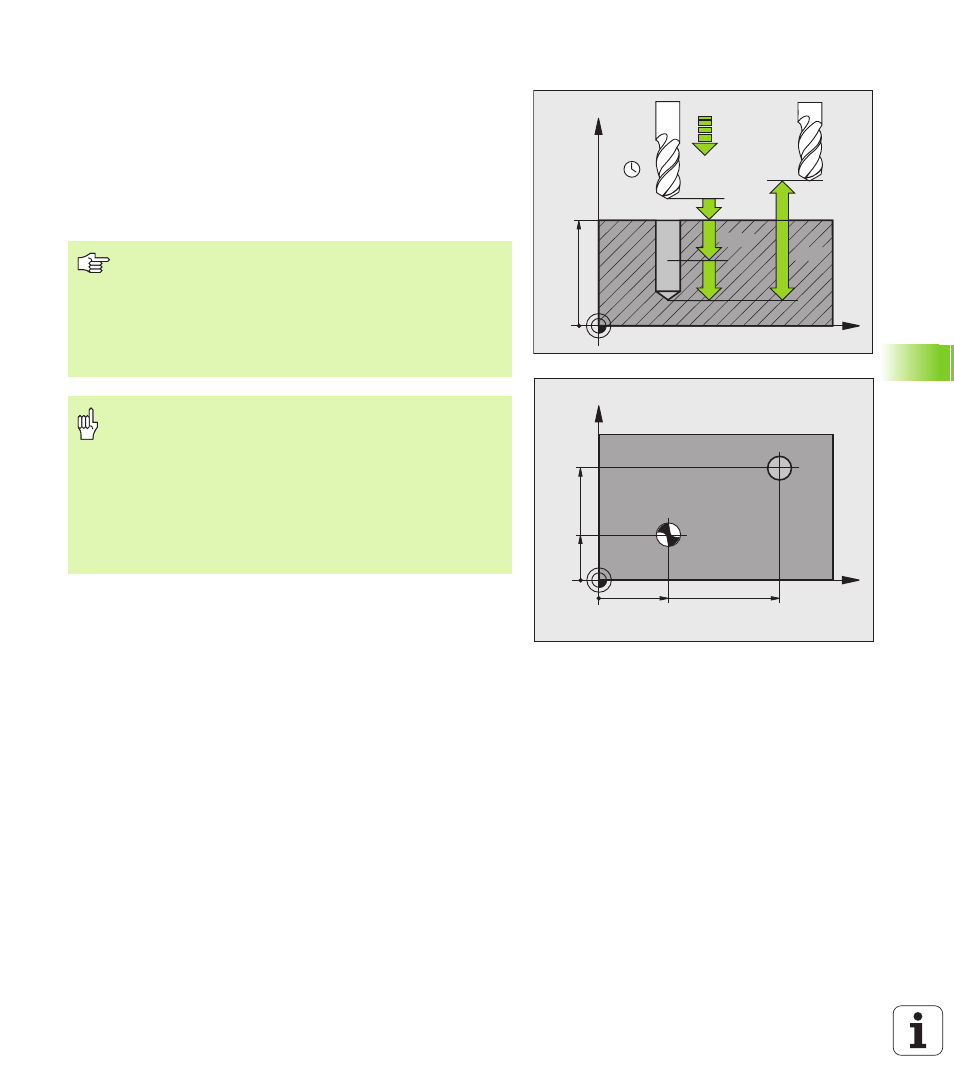

CENTRATURA (ciclo 240)
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX alla
distanza di sicurezza sopra la superficie del pezzo
2 L'utensile esegue la centratura con l'avanzamento programmato
fino al diametro di centratura inserito, oppure fino alla profondità di
centratura inserita
3 Se definita, l'utensile esegue una sosta sul fondo di centratura
4 Successivamente l'utensile si porta in rapido FMAX alla distanza di
sicurezza o – se inserita – alla 2° distanza di sicurezza
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Programmare un blocco di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro ciclo Q344 (diametro) oppure Q201
(profondità) determina la direzione della lavorazione. Se si
programma il diametro o la profondità = 0, il TNC non
esegue il ciclo.
Con il parametro macchina displayDepthErr si imposta se
il TNC deve emettere un messaggio d’errore (on) oppure
no (off) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con diametro inserito positivo o
profondità inserita positiva il TNC inverte il calcolo del
preposizionamento. Quindi l'utensile si sposta in rapido
nell'asse utensile fino alla distanza di sicurezza sotto la
superficie del pezzo!
