HEIDENHAIN TNC 320 155
6.4 T
raiet
to
ri
e - coor
dinat
e
car
tesiane

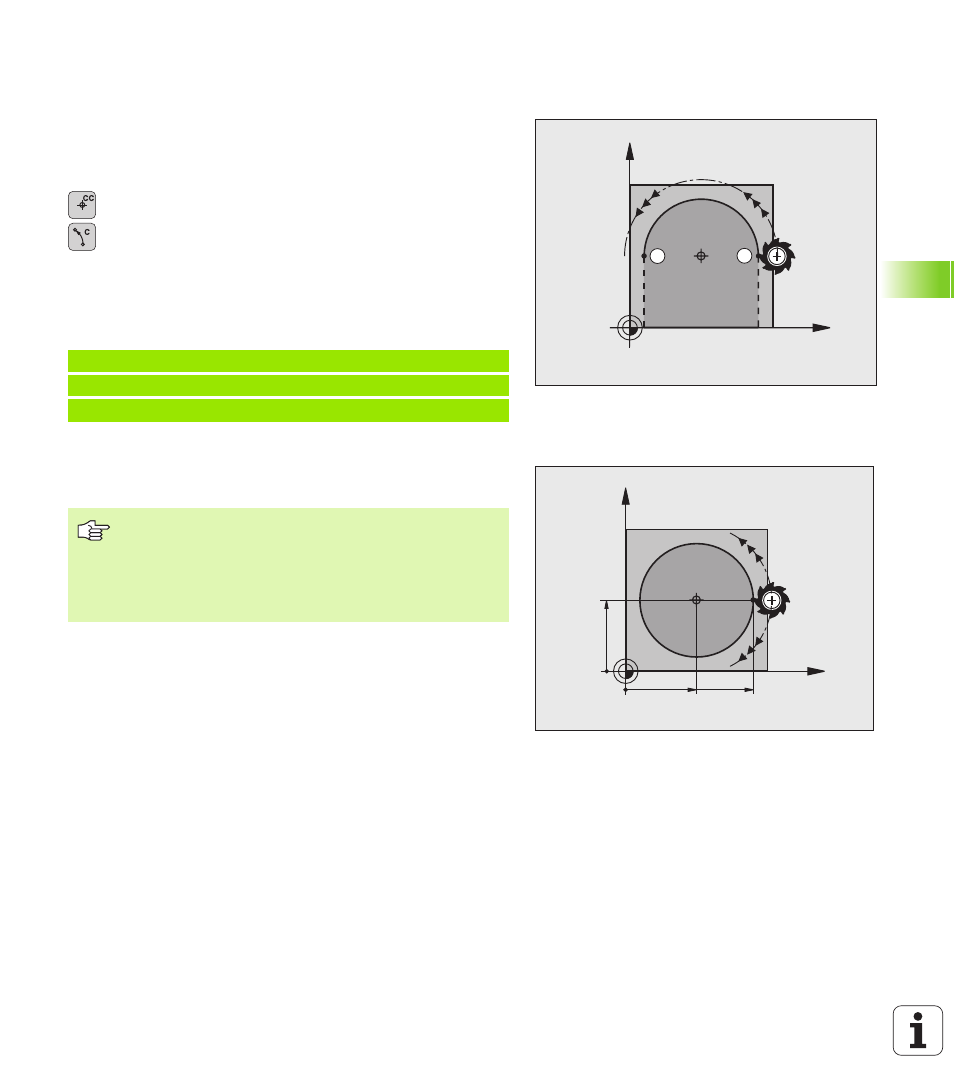

Traiettoria circolare C intorno al centro del
cerchio CC
Definire il centro del cerchio CC, prima di programmare la traiettoria
circolare C. L'ultima posizione utensile programmata prima del blocco
C è il punto di partenza della traiettoria circolare.
 Portare l'utensile sul punto di partenza della traiettoria circolare
 Coordinate del centro del cerchio
 Coordinate del punto finale dell'arco di cerchio
 Senso di rotazione DR, se necessario:
 Avanzamento F
 Funzione ausiliaria M
Blocchi esplicativi NC
Cerchio completo
Per il cerchio completo occorre programmare per il punto finale le
stesse coordinate del punto di partenza.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.
Tolleranza di inserimento: fino a 0,016 mm (definibile
tramite parametro macchina circleDeviation).
Cerchio minimo che il TNC può percorrere: 0,0016 µm.
