HEIDENHAIN TNC 320 141
6.2 Inf
o
rm
azioni g
e
ner
a
li sulle funzioni di tr
aiet
to
ri
a

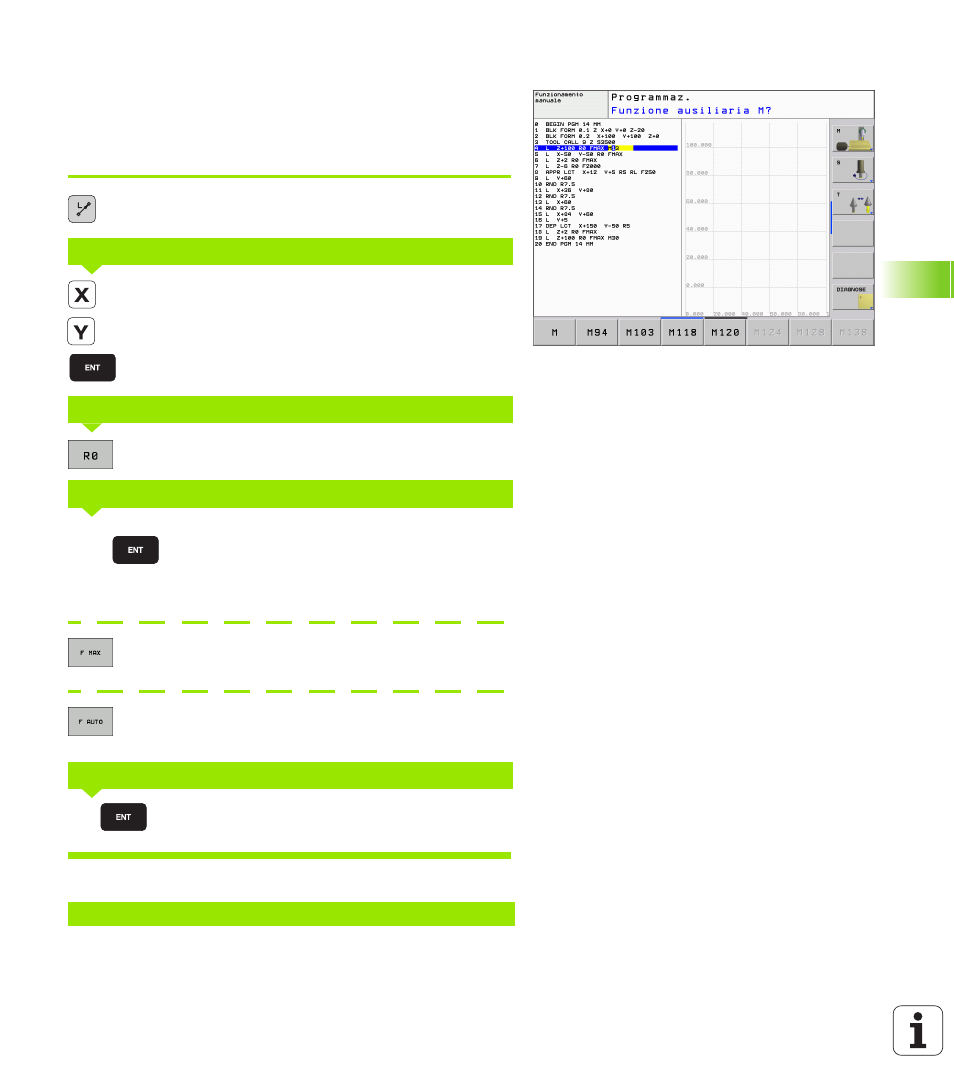

Creazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione traiettorie.
Il TNC chiederà uno dopo l'altro tutti i dati e inserirà il blocco di
programma nel programma di lavorazione.
Esempio: programmazione di una retta
Apertura del dialogo di programmazione: ad es. retta
Inserire le coordinate del punto finale della retta
Selezione correzione raggio: premere ad es. il softkey
R0, l'utensile si sposta senza correzione
Inserire l'avanzamento e confermare con il tasto ENT:
ad es. 100 mm/min. Con programmazione in pollici:
l'immissione di 100 corrisponde ad un avanzamento
di 10 pollici/min.
Spostamento in rapido: premere il softkey FMAX
Spostamento con avanzamento definito nel blocco
TOOL CALL
: premere il softkey FAUTO
Inserire la funzione ausiliaria , ad es. M3 e concludere
il dialogo con il tasto ENT
Riga nel programma di lavorazione
COORDINATE?
CORR. RAGGIO: RL/RR/SENZA CORR.?
AVANZAMENTO F=? / F MAX = ENT
FUNZIONE AUSILIARIA M?
L X+10 Y+5 RL F100 M3
10
5
100
3
