382 10 Programmazione: parametri Q
1
0
.3 Definizione di pr
ofili mediant
e
funzioni mat
e
matic
h
e

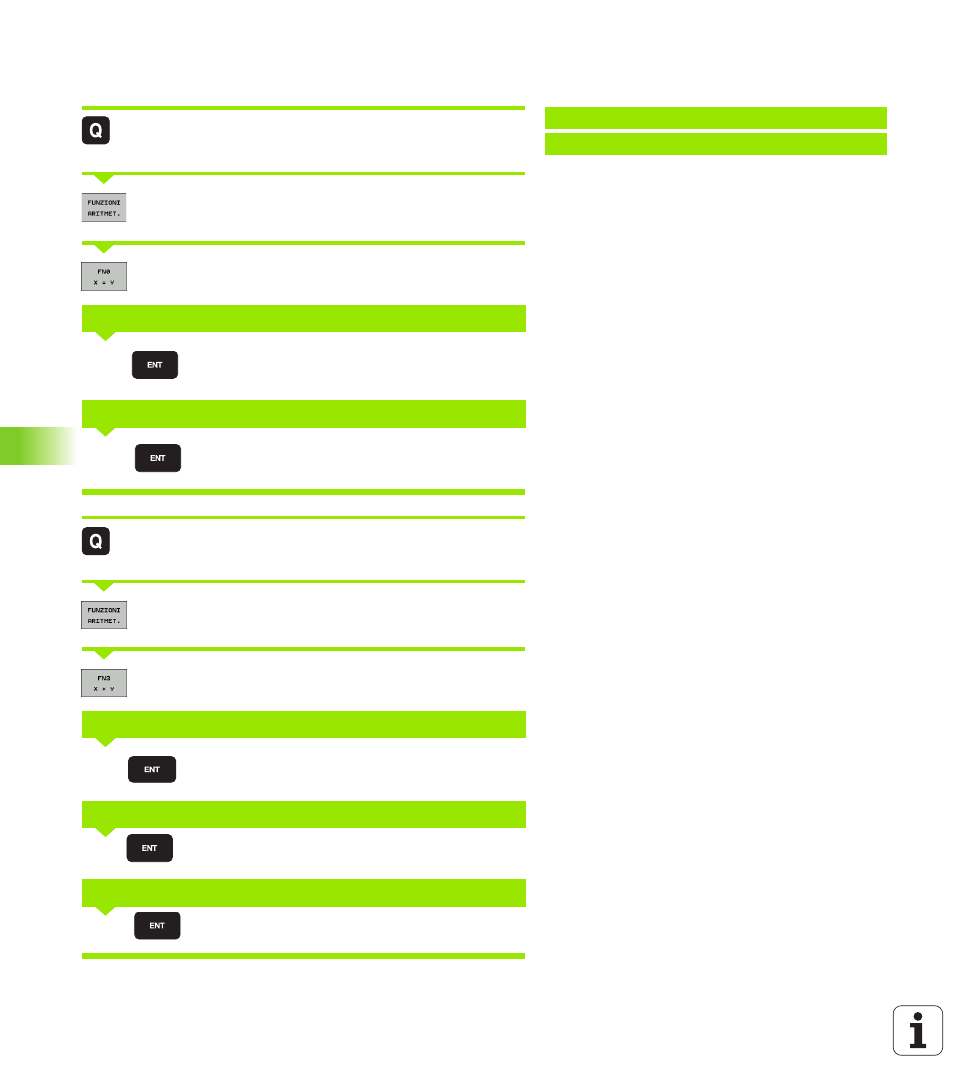

Programmazione delle funzioni matematiche di base
Esempio:
Selezione delle funzioni parametriche Q: premere il
tasto Q
Selezione delle funzioni aritmetiche di base: premere
il softkey FUNZIONI ARITMET.
Selezione della funzione parametrica Q
ASSEGNAZIONE: premere il softkey FN0 X = Y
Inserire il numero del parametro Q: 5
Assegnare al parametro Q5 il valore "10"
Selezione delle funzioni parametriche Q: premere il
tasto Q
Selezione delle funzioni aritmetiche di base: premere
il softkey FUNZIONI ARITMET.
Selezione della funzione parametrica Q
MOLTIPLICAZIONE: premere il softkey FN3 X * Y
Inserire il numero del parametro Q: 12
Inserire Q5 come primo valore
Inserire 7 come secondo valore
Esempio: blocchi di programma nel TNC
16 FN0: Q5 = +10
17 FN3: Q12 = +Q5 * +7
NR. PARAMETRO PER RISULTATO?
PRIMO VALORE O PARAMETRO?
NR. PARAMETRO PER RISULTATO?
PRIMO VALORE O PARAMETRO?
SECONDO VALORE O PARAMETRO?
5
10
12
Q5
7
