HEIDENHAIN MANUALplus 620 85
3.3 D
a
ti macc
hina
Avanzamento asse
F (dall'inglese Feed) è la lettera che identifica i valori di avanzamento.
In funzione della posizione del softkey Avanzamento al minuto
l'immissione viene eseguita in:
 millimetri per giro mandrino (avanzamento al giro) o
 millimetri al minuto (avanzamento al minuto).
Sullo schermo è possibile rilevare sulla base dell'unità di misura il tipo
di avanzamento con cui si sta lavorando.
Con il potenziometro correzione avanzamento (Feed Override) è
possibile modificare il valore di avanzamento (intervallo: da 0% a
150%).
Mandrino
S (dall'inglese Speed) è la lettera che identifica i dati mandrino. In
funzione della posizione del softkey N. giri costante l'immissione
viene eseguita in:
 giri al minuto (numero di giri costante) o
 metri al minuto (velocità di taglio costante).
Il numero di giri è limitato dalla velocità massima del mandrino. Tale
limitazione è da indicare nella finestra di immissione Finestra di
dialogo TSF o nella programmazione DIN con l'istruzione G26. La
limitazione della velocità è valida fino a quando non viene sovrascritta
con una nuova limitazione.
Con il potenziometro correzione numero di giri (Speed Override) è
possibile modificare la velocità del mandrino (intervallo: da 50% a
150%).

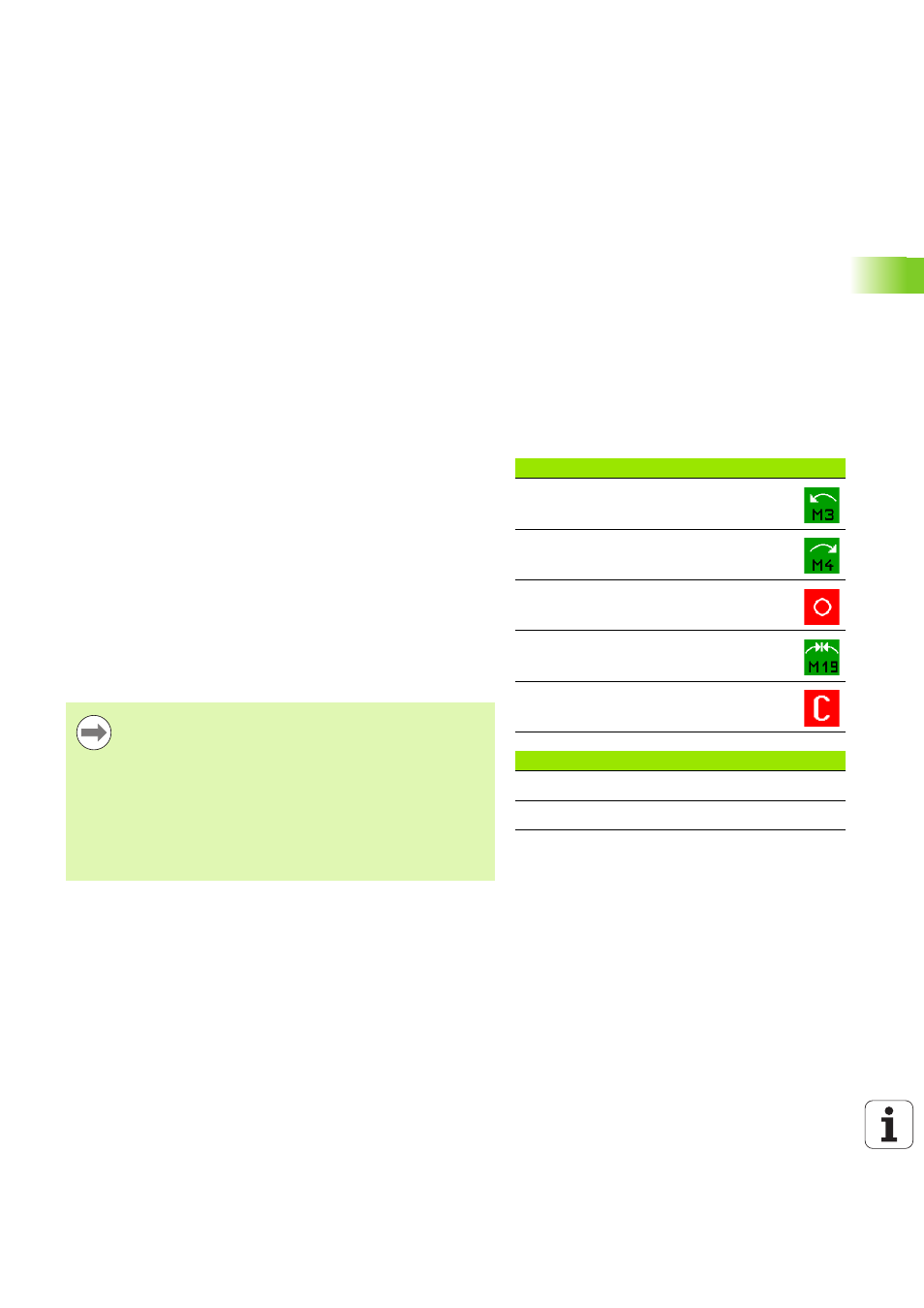

Icone mandrino (visualizzazione S)
Senso di rotazione mandrino M3
Senso di rotazione mandrino M4
Mandrino bloccato
Mandrino in regolazione posizione (M19)
Asse C su azionamento mandrino attivo
Denominazioni del mandrino
Mandrino principale H 0 1
Utensile motorizzato 1 1 2
 Con velocità di taglio costante, il MANUALplus calcola il
numero di giri mandrino in funzione della posizione della
punta dell'utensile. Se il diametro è inferiore, il numero
di giri mandrino aumenta, senza superare il N. giri
mandrino max
.
 Le icone mandrino mostrano il senso di rotazione dal
punto di vista dell'operatore posizionato davanti alla
macchina e con lo sguardo rivolto verso il mandrino.
 La denominazione del mandrino viene definita dal
costruttore della macchina (vedere tabella a destra).
