84 Modalità operativa Macchina
3.3 D
a
ti macc
hina
Stati ciclo
Il MANUALplus visualizza lo stato attuale del ciclo con la relativa icona
(vedere tabella a destra).

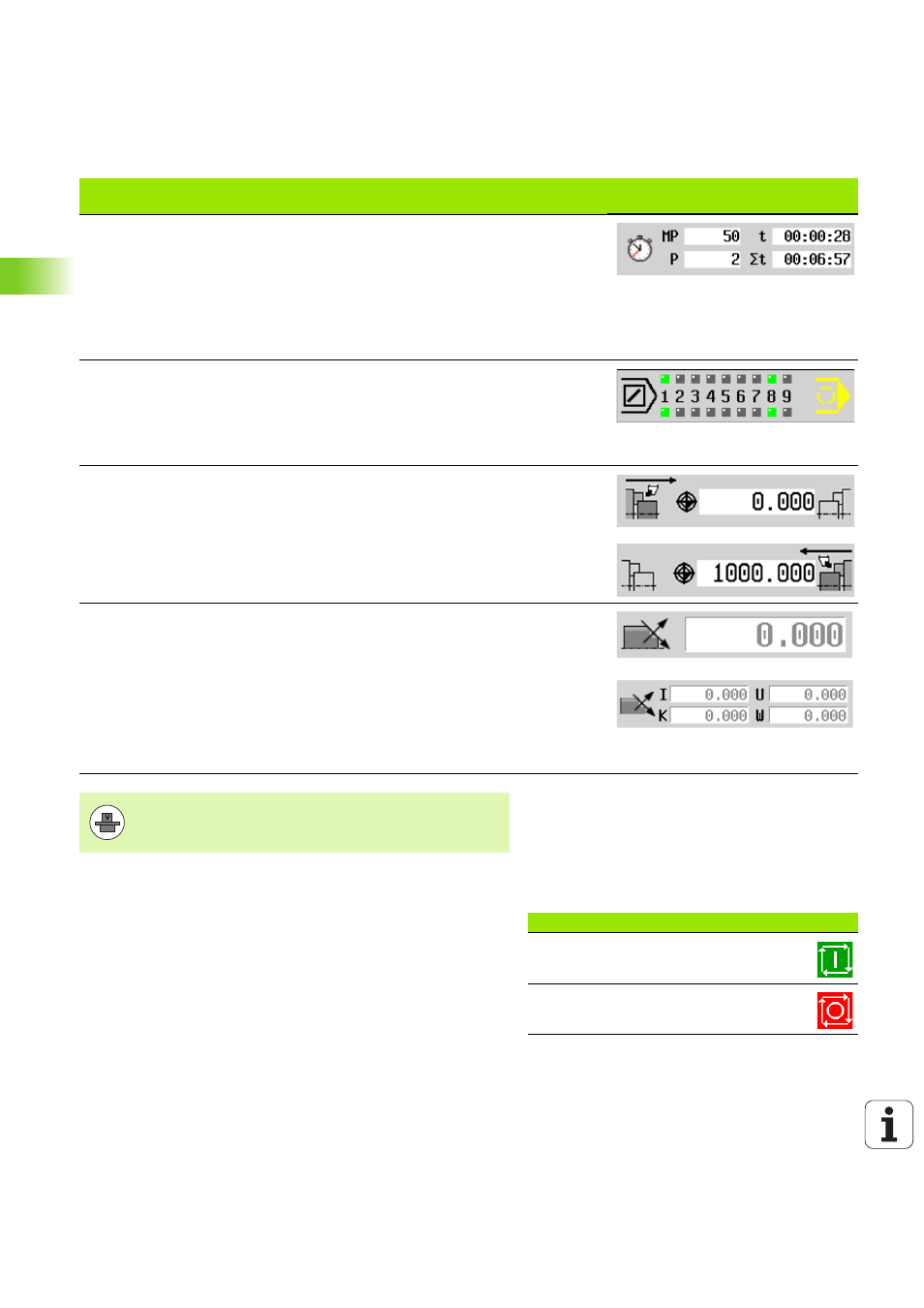

Visualizzazione numero di pezzi e tempo per pezzo: il numero di pezzi viene
incrementato dopo ogni funzione M30, M99 o impulso di conteggio programmato
M18.
 MP: numero di pezzi predefinito
 P: numero di pezzi finiti
 t: tempo di lavorazione del programma attuale
 Totale t: tempo totale
Visualizzazione livello di mascheramento e M01 Arresto condizionato
 Livelli di mascheramento definiti (barra superiore) e impostati/attivati (barra
inferiore)
 Impostazione per M01: in modo "Esecuzione continua" (visualizzazione gialla) non
viene eseguita la funzione M01
Visualizzazione lavorazione superficie posteriore: nella visualizzazione RSM
(RSM: Rear Side Machining) vengono visualizzate le informazioni per la lavorazione
superficie posteriore.
 Stato RSM
 Spostamento origine attivo dell'asse RSM configurato
Visualizzazione asse B: a seconda dell'impostazione dei parametri macchina
vengono visualizzate diverse informazioni sullo stato del piano ruotato.
 Valore angolare programmato dell'asse B
 Visualizzazione dei valori attuali I, K, U e W
 I: riferimento del piano in X
 K: riferimento del piano in Z
 U: spostamento in X
 W: spostamento in Z
Elementi della visualizzazione dati
macchina
La visualizzazione dei dati macchina è configurabile dal
costruttore della macchina. e può pertanto divergere da
quella illustrata nel presente manuale.
Icone ciclo
Stato "Start ciclo"
Esecuzione ciclo o programma attiva
Stato "Stop ciclo"
Senza esecuzione ciclo o programma
