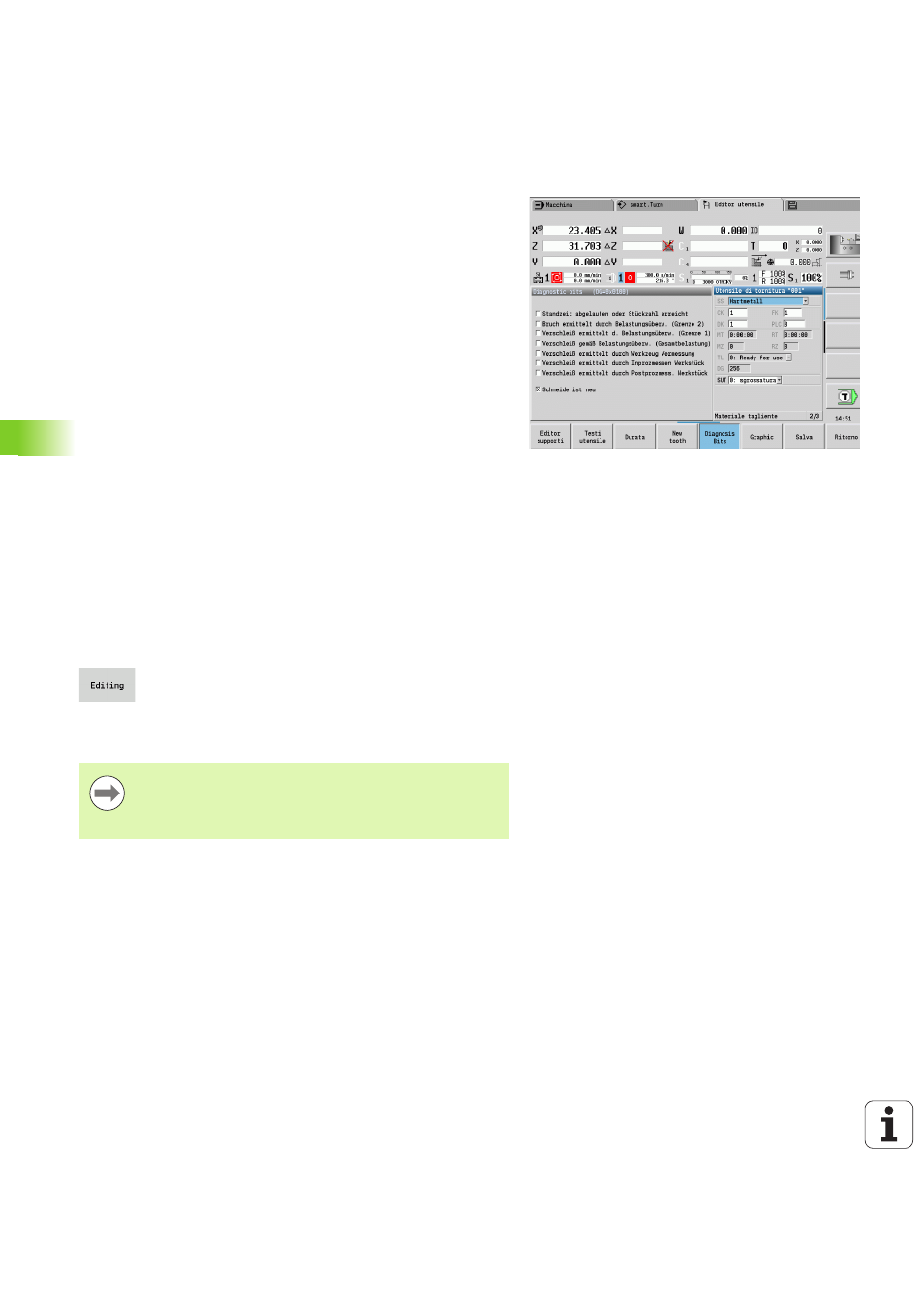

510 Database utensili e database tecnologico
7.
2 Edit
o
r ut
ensili
Bit di diagnosi
Nei bit di diagnosi sono memorizzate informazioni sullo stato di un
utensile. I bit vengono impostati mediante programmazione nel
programma NC o automaticamente mediante monitoraggio
dell'utensile e del carico.
Sono disponibili i seguenti bit di diagnosi.
Con monitoraggio attivo della durata o del numero di pezzi, il bit di
diagnosi impostato comporta il non reinserimento dell'utensile
nell'esecuzione del programma. Se è definito un utensile sostitutivo, il
controllo numerico lo inserisce. Se non è definito alcun utensile
sostitutivo o la catena di sostituzione è terminata, il programma NC
viene arrestato prima della successiva chiamata utensile.
I bit di diagnosi possono essere resettati nell'editor utensili come
descritto di seguito.
 Premere il softkey EDITING
 Premere il softkey NUOVO TAGLIENTE
Bit Significato
1
Durata terminata o numero di pezzi raggiunto
2 Rottura secondo monitoraggio del carico (superamento valore
limite -2)
3 Usura secondo monitoraggio del carico (superamento valore
limite -1)
4 Usura secondo monitoraggio del carico (limite di carico totale)
5 Usura determinata dalla misurazione utensile
6 Usura determinata dalla misurazione in-processo del pezzo
7 Usura determinata dalla misurazione post-processo del pezzo
8 Tagliente nuovo =1 / usato = 0
9-15 libero
Con il softkey Nuovo tagliente si resettano i bit di diagnosi
e si imposta il bit 8 "Tagliente nuovo". Non appena il
controllo numerico inserisce l'utensile, questo bit viene
anche resettato.
