Programmazione ICP
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn

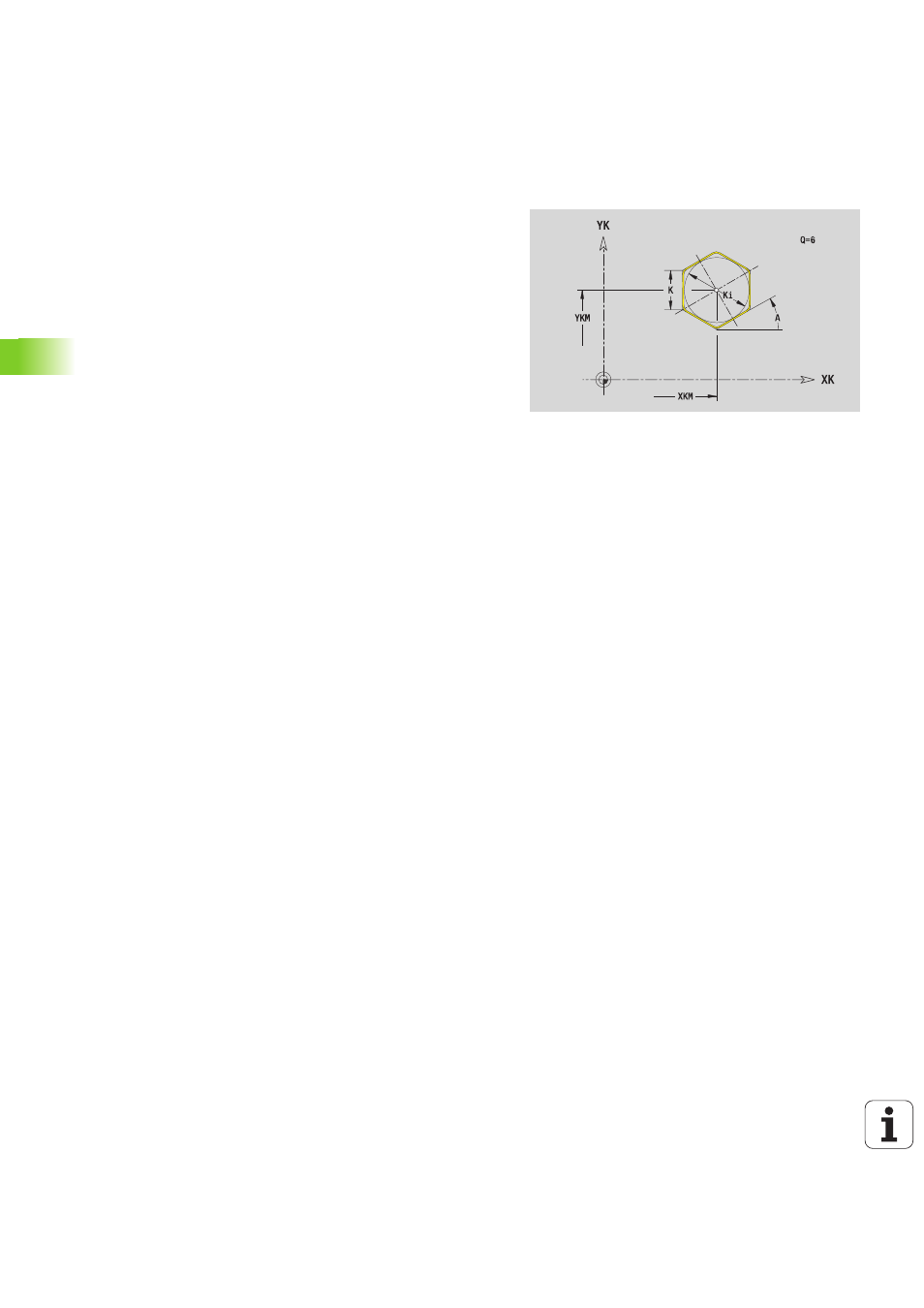

Poligono superficie frontale
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 425).
ICP genera:
l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
una G308 con i parametri Nome profilo e Profondità di fresatura,
una G307 con i parametri della figura,
una G309.
Dati di riferimento superficie frontale
ID
Nome profilo
PT
Profondità di fresatura
ZR
Quota di riferimento
Parametri figura
XKM, YKM Centro figura (coordinate cartesiane)
A
Angolo posizione (riferimento: asse XK)
Q
Numero di spigoli
K
Lunghezza lato
Ki
Apertura (diametro cerchio interno)
BR
Arrotondamento
