Scanalatura radiale
Selezionare Fresatura
Selezionare Scanalatura radiale

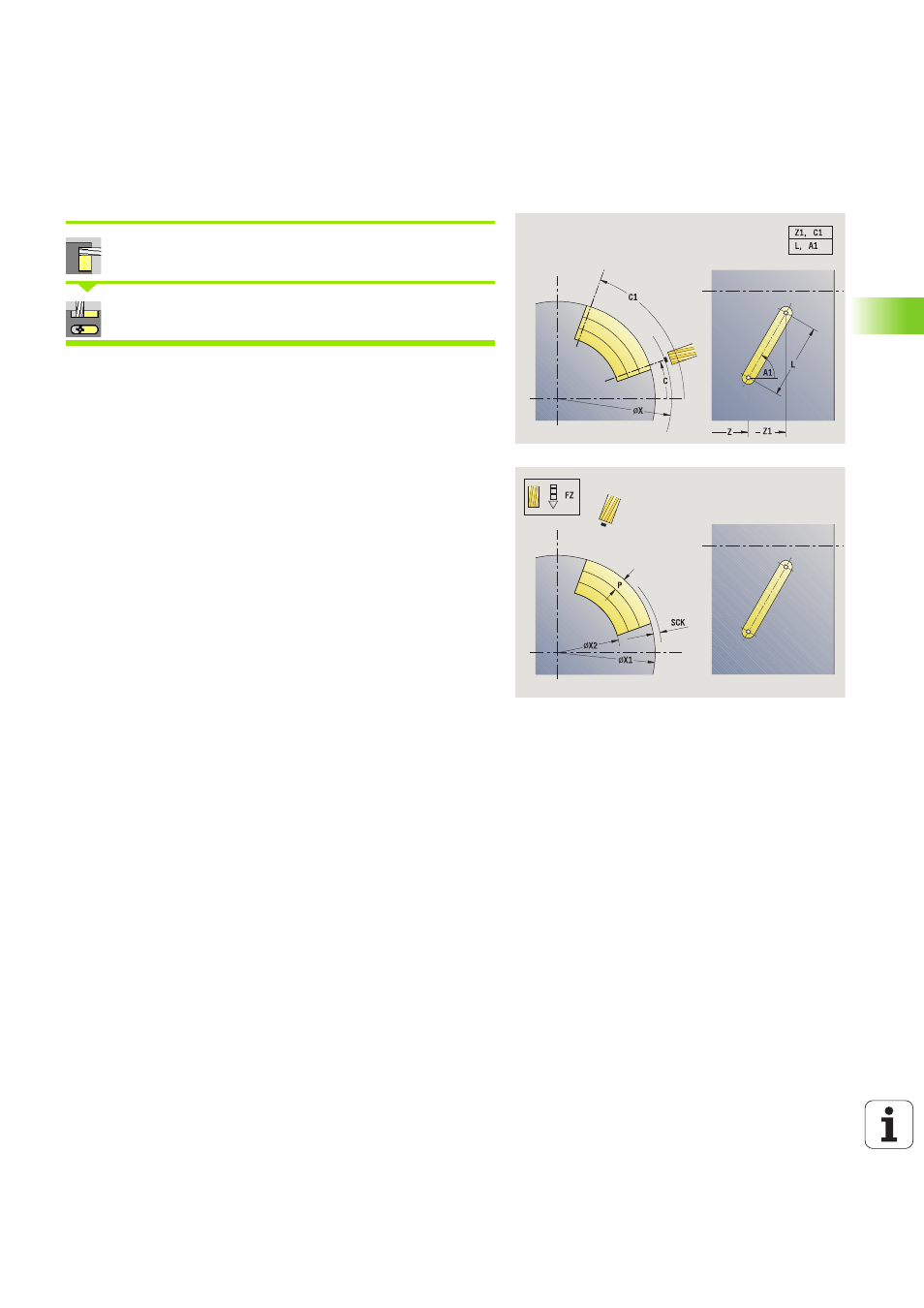

Il ciclo esegue una scanalatura sulla superficie cilindrica. La larghezza
della scanalatura corrisponde al diametro della fresa.
Tipo di lavorazione per accesso al database tecnologico: Fresatura
Combinazioni di parametri per posizione e disposizione della
scanalatura:
 X1, C1
 L, A1
Parametri ciclo (prima finestra di immissione)
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C)
Z1 Punto arrivo scanalatura
C1 Angolo punto di arrivo scanalatura (default: angolo
mandrino C)
L Lunghezza della scanalatura
A Angolo rispetto all'asse Z (default: 0)
X1 Spigolo superiore di fresatura (quota diametrale) – (default:
punto di partenza X)
X2 Fondo fresatura
P Profondità di accostamento (default: profondità totale in
un accostamento)
FZ Avanzamento di accostamento (default: avanzamento
attivo)
SCK Distanza di sicurezza in direzione di accostamento (vedere
pagina 140)
G14 Punto cambio utensile (vedere pagina 140)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
