HEIDENHAIN MANUALplus 620 159
4.4 Cicli di aspor
tazione tr
ucioli

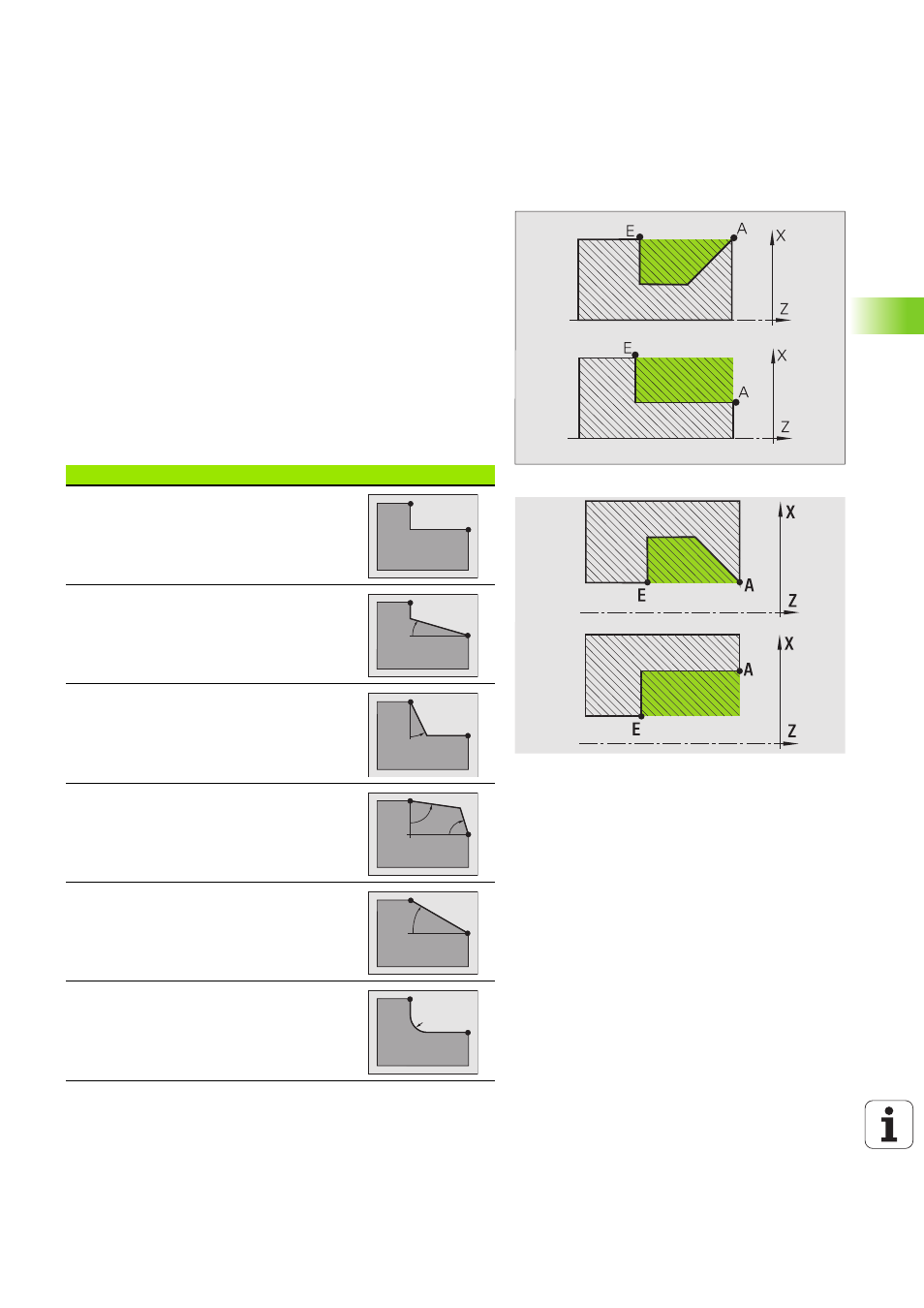

Posizione utensile
Verificare la posizione dell'utensile (punto di partenza X, Z) prima di
eseguire cicli estesi di asportazione trucioli. Le regole sono valide per
tutte le direzioni di passata e accostamento nonché per sgrossatura e
finitura (vedere esempi per cicli assiali).
 Il punto di partenza non deve trovarsi nell'area ombreggiata.
 L'area di passata inizia dal Punto di partenza X, Z, se l'utensile si
trova "davanti" alla parte del profilo. In caso contrario viene lavorata
soltanto la parte definita del profilo.
 Se per una lavorazione interna il Punto di partenza X, Z si trova al
di sopra dell'asse rotativo, viene lavorata soltanto la parte definita
del profilo.
(A = punto iniziale profilo X1, Z1; E = punto finale profilo X2, Z2)
Forme del profilo
Elementi del profilo per cicli di asportazione trucioli
Ciclo base
Passata di area rettangolare
Ciclo esteso
Diagonale a inizio profilo
Ciclo esteso
Diagonale a fine profilo
Ciclo esteso
Diagonali a inizio e fine profilo con angolo \>
45°
Ciclo esteso
Una diagonale (con immissione di punto
iniziale profilo, punto finale profilo e angolo
iniziale)
Ciclo esteso
Arrotondamento
