HEIDENHAIN MANUALplus 620 291
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

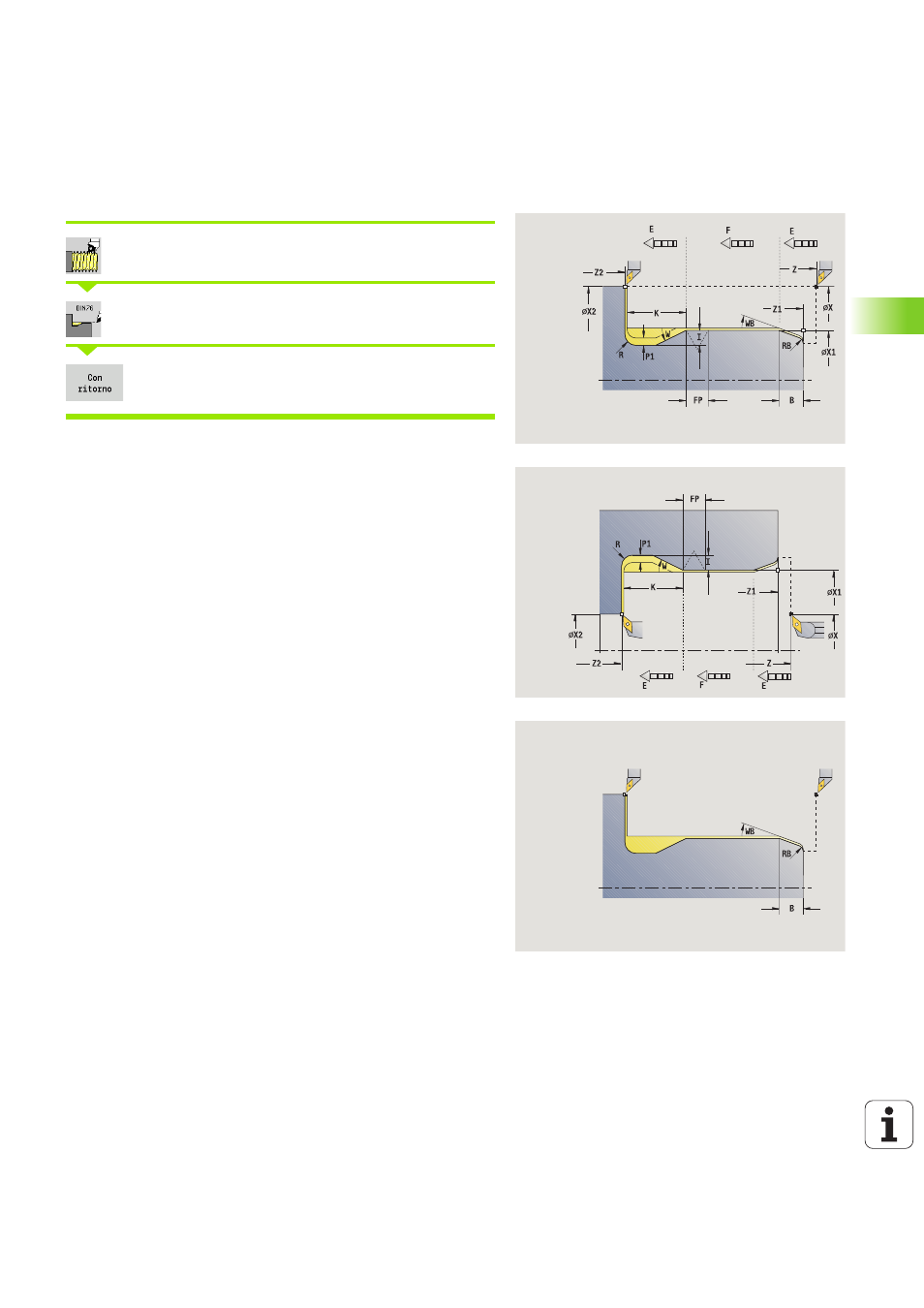

Scarico DIN 76
Selezionare Filettatura
Selezionare Scarico DIN 76
 Off: l'utensile si arresta alla fine del ciclo
 On: l'utensile ritorna al punto di partenza
Il ciclo esegue uno scarico filettato DIN 76, l'imbocco filettato, il
cilindro sporgente e l'adiacente superficie piana. L'imbocco filettato
viene eseguito se si indica Lunghezza imbocco cilindrico o Raggio
imbocco
.
Parametri ciclo
X, Z Punto di partenza
X1, Z1 Punto di partenza cilindro
X2, Z2 Punto finale superficie piana
FP Passo filetto (default: tabella standard)
E Avanzamento ridotto per entrata e imbocco filettato
(default: avanzamento F)
I Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard)
R Raggio scarico su entrambi i lati dello scarico (default:
tabella standard)
P1 Sovrametallo scarico
 Nessuna immissione: lavorazione in una passata
 P\>0: suddivisione in pretornitura e tornitura finale. "P" =
sovrametallo assiale, sovrametallo radiale sempre =
0,1 mm
G14 Punto cambio utensile (vedere pagina 140)
T Numero posto torretta
ID Numero ID utensile
S Numero di giri/Velocità di taglio
F Avanzamento al giro
