HEIDENHAIN MANUALplus 620 271
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
4.6 Cicli di filettatura ed
esecuzione scarico
Posizione filetto, posizione scarico
Posizione filetto
Il MANUALplus determina la direzione del filetto sulla base dei
parametri Punto di partenza Z (Funzionamento manuale: "Pos.
utensile attuale") e Punto finale Z2. Si definisce tramite softkey se
deve essere realizzato un filetto interno o esterno.
Posizione scarico
Il MANUALplus determina la posizione dello scarico sulla base dei
parametri Punto di partenza X, Z (Funzionamento manuale: "Pos.
utensile attuale") e Punto di partenza cilindro X1/Punto finale
superficie piana Z2
.
I cicli di filettatura ed esecuzione scarico consentono di
eseguire filetti assiali e conici a uno o più principi nonché
scarichi.
In Funzionamento con cicli è possibile:
 ripetere l'ultima passata per correggere imprecisioni
dell'utensile,
 ripassare filetti danneggiati con Ripresa filetto (solo in
Funzionamento manuale).
 I filetti vengono realizzati con numero di giri costante.
 Con Stop ciclo l'utensile si solleva prima che venga
arrestato il movimento. Il ciclo deve quindi essere
avviato di nuovo.
 L'override avanzamento è inattivo durante l'esecuzione
del ciclo.

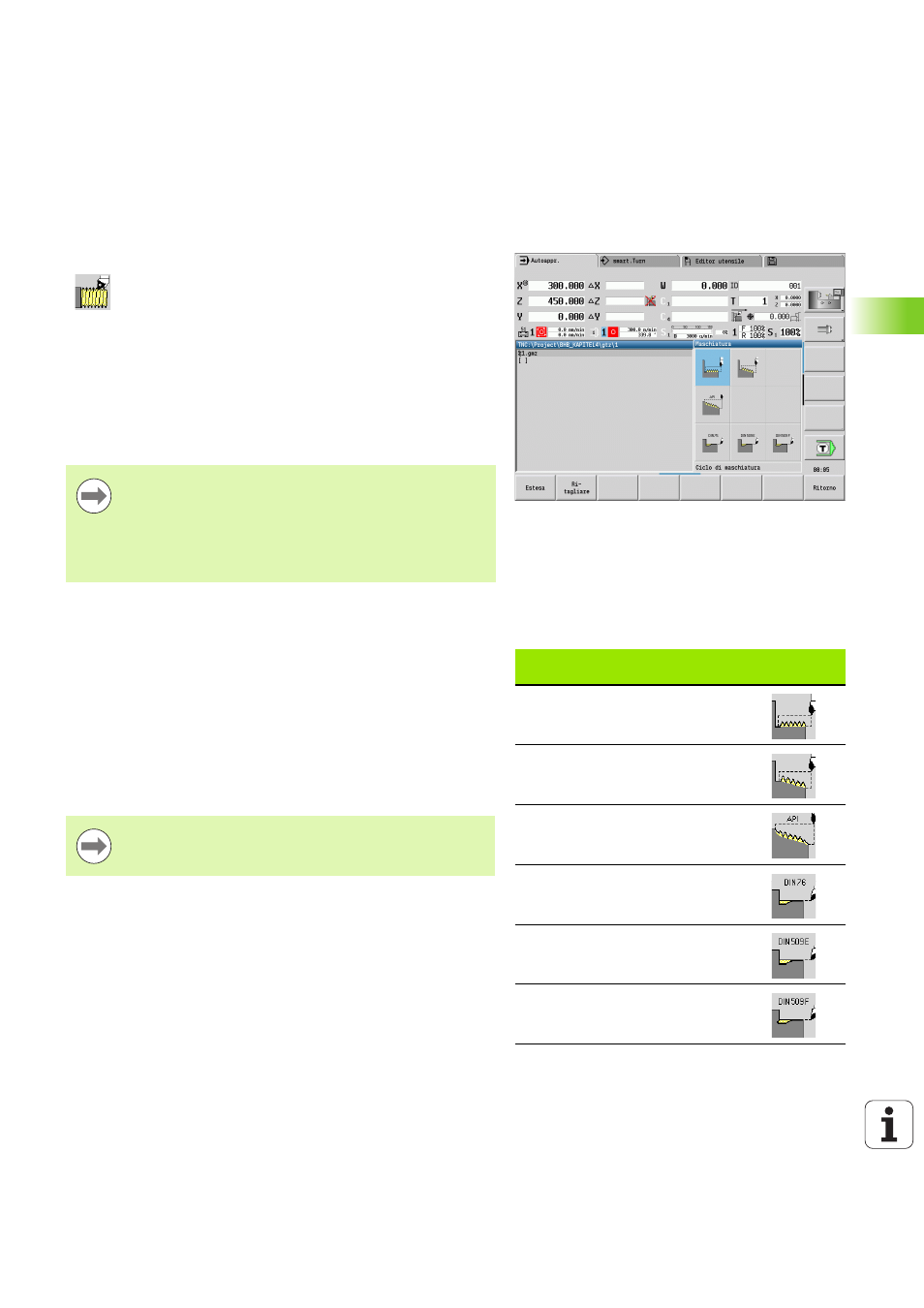

Cicli di filettatura ed esecuzione
scarico
Icona
Filettatura
Filettatura assiale a uno o più principi
Filettatura conica
Filettatura conica a uno o più principi
Filettatura API
Filettatura API a uno o più principi (API:
American Petroleum Institut)
Scarico DIN 76
Scarico filettato e imbocco filettato
Scarico DIN 509 E
Scarico e imbocco cilindrico
Scarico DIN 509 F
Scarico e imbocco cilindrico
Lo scarico può essere eseguito sull'asse longitudinale
soltanto nello spigolo del profilo retto e parallelo all'asse.
