422 Programmazione ICP
5.1
0
elementi del pr
ofilo superficie cilindr
ica

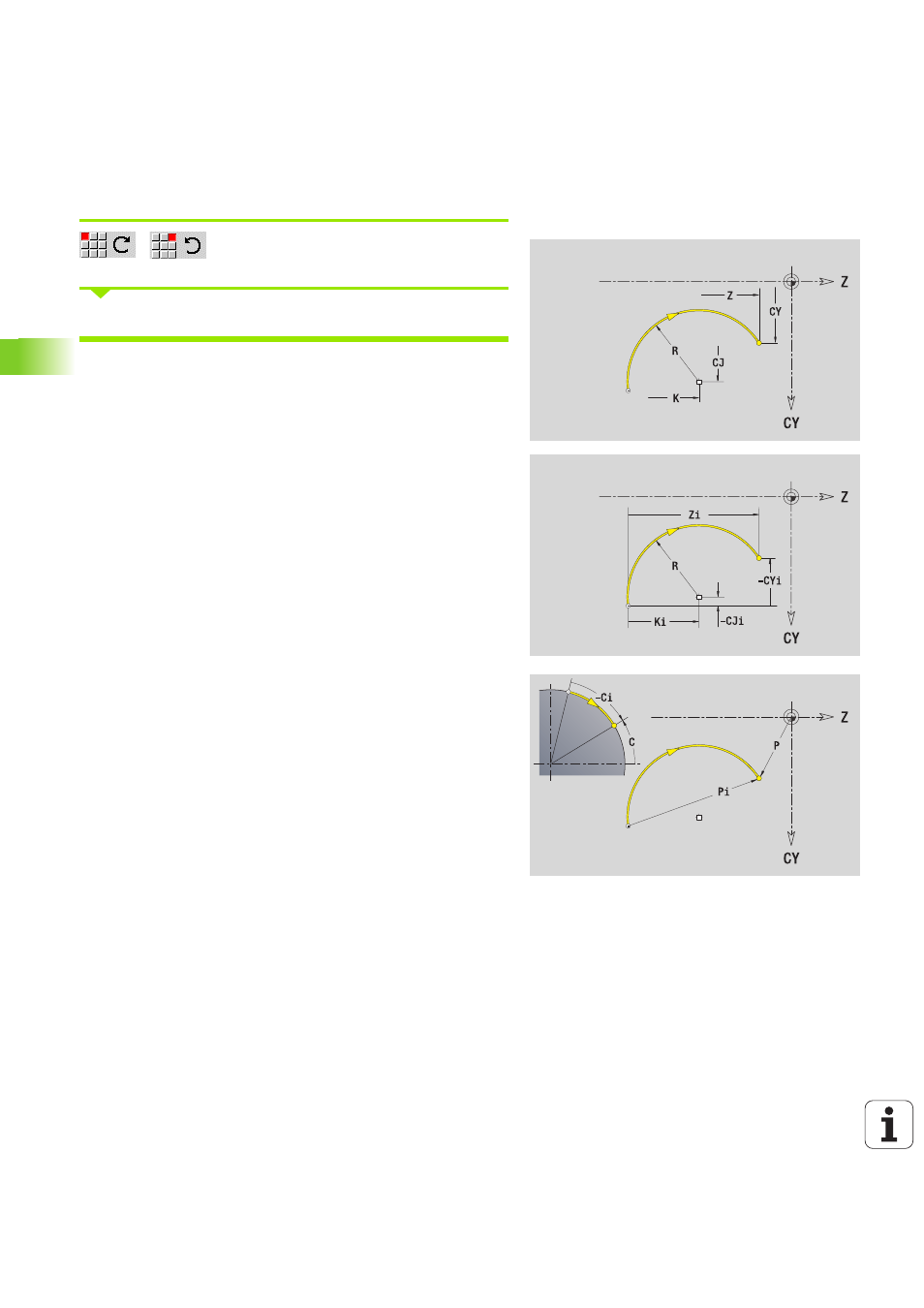

Arco superficie cilindrica
Selezionare il senso di rotazione dell'arco di
cerchio
Quotare l'arco e definire il raccordo verso l'elemento successivo.
ICP genera in smart.Turn una G112 o G113.
Parametri
Z
Punto di arrivo
Zi Punto di arrivo incrementale
CY Punto di arrivo come quota elemento lineare (riferimento:
diametro XS)
CYi Punto di arrivo incrementale come quota elemento lineare
(riferimento: diametro XS)
P Punto di arrivo come raggio polare
C Punto di arrivo polare – Angolo
Pi Punto di arrivo polare, incrementale (distanza punto di
partenza – punto di arrivo)
Ci Punto di arrivo polare, incrementale – Angolo (riferito al
punto di partenza)
K Centro in Z
Ki Centro incrementale in Z
CJ Centro come quota elemento lineare (riferimento:
diametro XS)
CJi Centro incrementale come quota elemento lineare
(riferimento: diametro XS)
PM Centro arco polare
PMi Centro arco polare, incrementale (distanza punto di
partenza – centro)
WM Centro arco polare – Angolo
WMi Centro arco polare, incrementale – Angolo (riferito al punto
di partenza)
R Raggio
ANs Angolo tangenziale nel punto di partenza
ANe Angolo tangenziale nel punto di arrivo
ANn Angolo con elemento successivo
ANp Angolo con elemento precedente
L Lunghezza linea
F: vedere attributi di lavorazione Pag. 375
