456 Programmazione ICP
5.14 Pr
ofili del piano XY

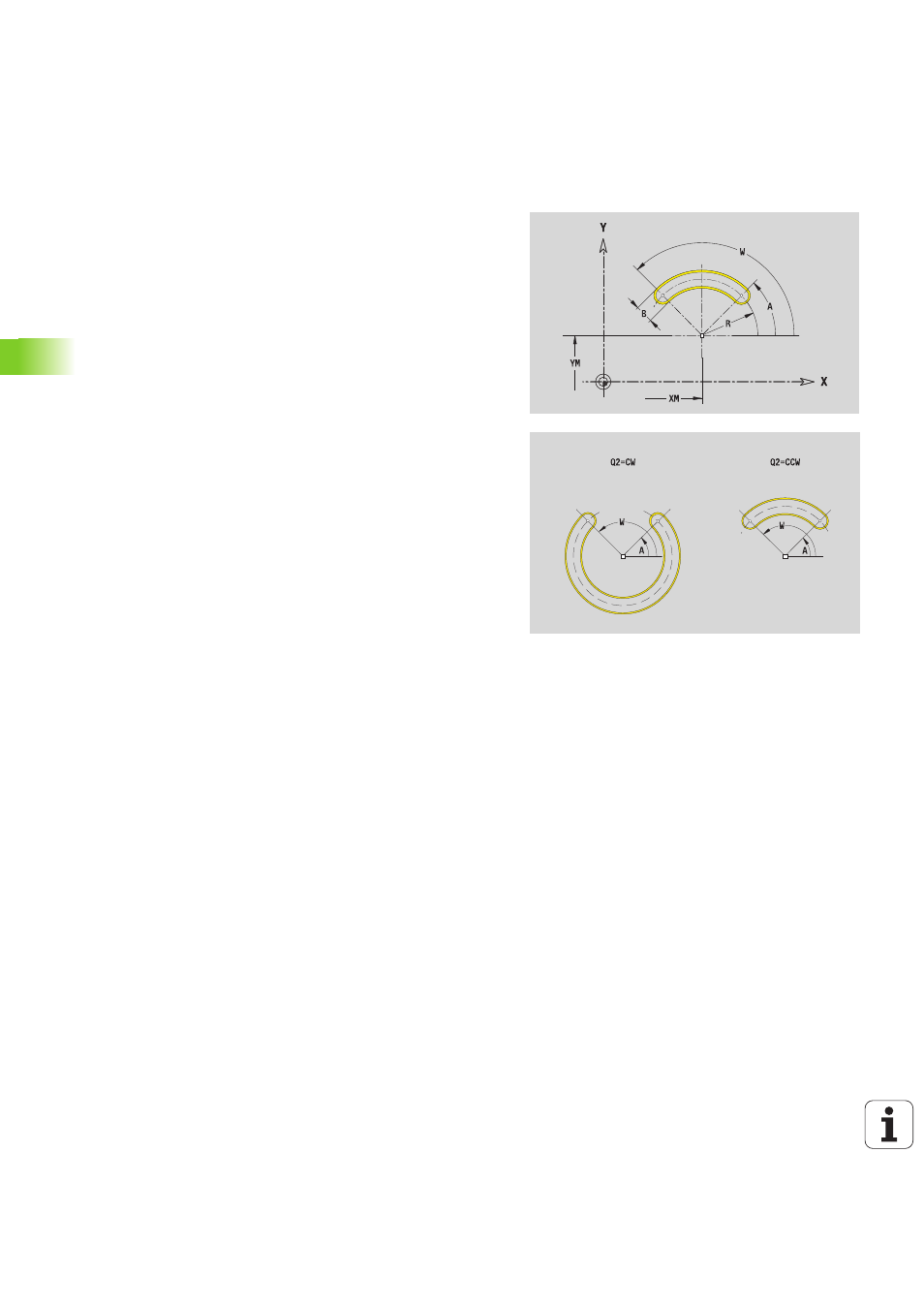

Scanalatura circolare piano XY
La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 425).
ICP genera:
 l'identificativo di sezione FACE_Y con i parametri Diametro di
riferimento, Quota di riferimento e Angolo mandrino. L'identificativo
di sezione non viene inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura,
 una G372 o G373 con i parametri della figura,
 una G309.
Dati di riferimento piano XY
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
IR Diametro di limitazione
ZR Quota di riferimento
Parametri figura
XM, YM
Centro figura
A Angolo di partenza (riferimento: asse X)
W Angolo finale (riferimento: asse X)
R Raggio curva (riferimento: traiettoria del centro della
scanalatura)
Q2 Senso di rotazione
 CW
 CCW
B Larghezza
