HEIDENHAIN MANUALplus 620 385
5.4 Cr
eazione dei pr
ofili ICP
Coordinate polari
Per default si prevede l'immissione di coordinate cartesiane. Con i
softkey per coordinate polari si commutano le singole coordinate in
coordinate polari.
Per la definizione di un punto è possibile mescolare le coordinate
cartesiane con le coordinate polari.
Immissioni angolari
Selezionare l'indicazione angolare desiderata tramite softkey.
 Elementi lineari
 AN Angolo rispetto all'asse Z (AN<=90° – all'interno del quadrante
preselezionato)
 ANn Angolo con elemento successivo
 ANp Angolo con elemento precedente
 Arco di cerchio
 ANs Angolo tangenziale nel punto di partenza del cerchio
 ANe Angolo tangenziale nel punto finale del cerchio
 ANn Angolo con elemento successivo
 ANp Angolo con elemento precedente

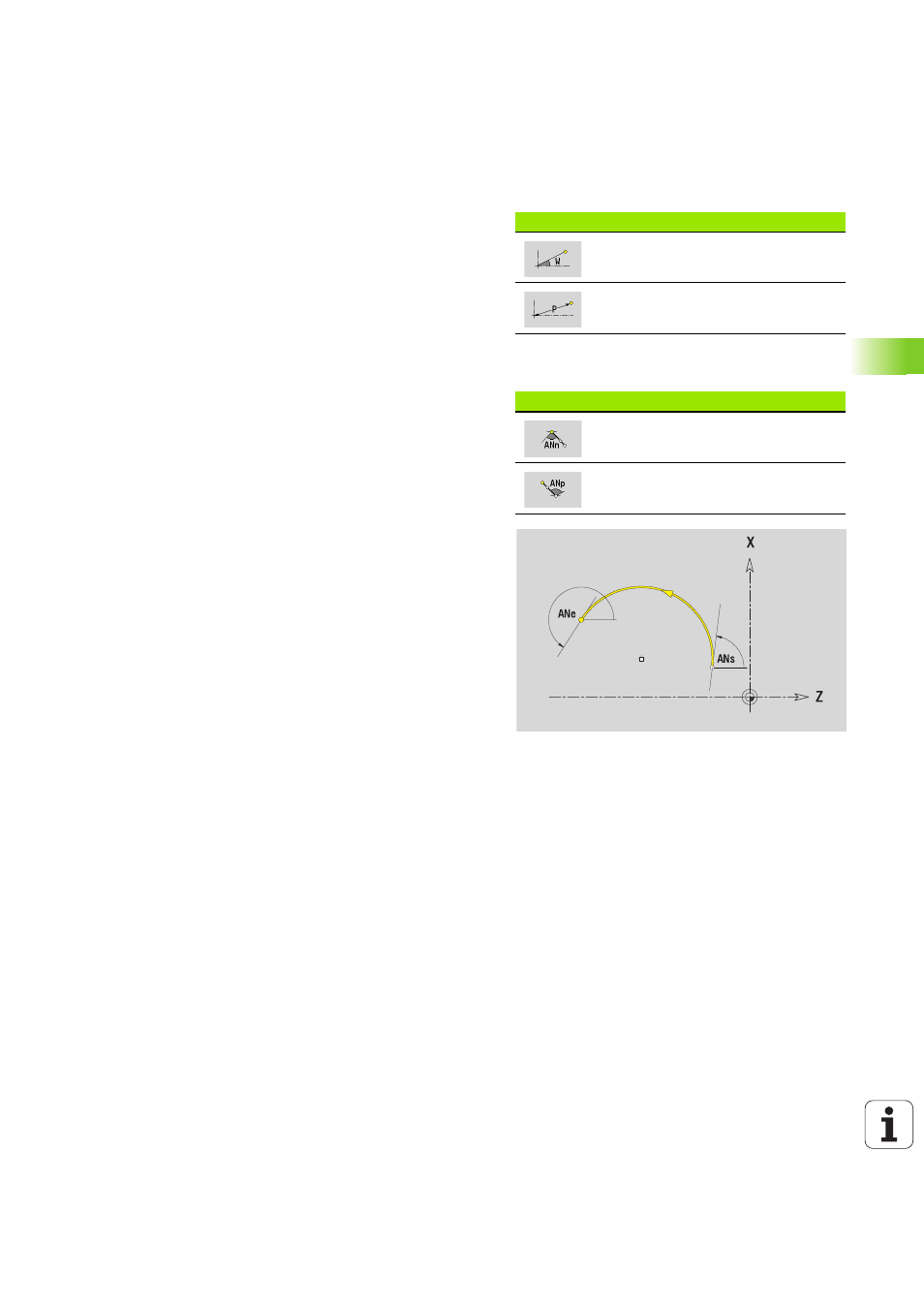

Softkey per coordinate polari
Commutazione del campo per
immissione angolo W
Commutazione del campo per
immissione raggio P
Softkey per immissioni angolari
Angolo con elemento successivo
Angolo con elemento precedente
