4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Tipo di lavorazione per accesso al database tecnologico: Tornitura
filettatura
Combinazioni di parametri per l'angolo di conicità:
 X1/Z1, X2/Z2
 X1/Z1, Z2, W
 Z1, X2/Z2, W
Esecuzione ciclo
1 Calcolo della configurazione di taglio
2 Posizionamento sul Punto di partenza filetto X1, Z1
3 Avanzamento al Punto finale Z2
4 Ritorno parallelamente all'asse e avanzamento per il successivo
principio
5 Ripetizione di 3...4 per tutti i principi
6 Avanzamento per la passata successiva tenendo conto della
Profondità di taglio ridotta
e dell'Angolo di accostamento A
7 Ripetizione di 3...6, fino a raggiungere N. principi D e Profondità
filettatura U
8 Avvicinamento secondo l'impostazione G14 al Punto cambio
utensile

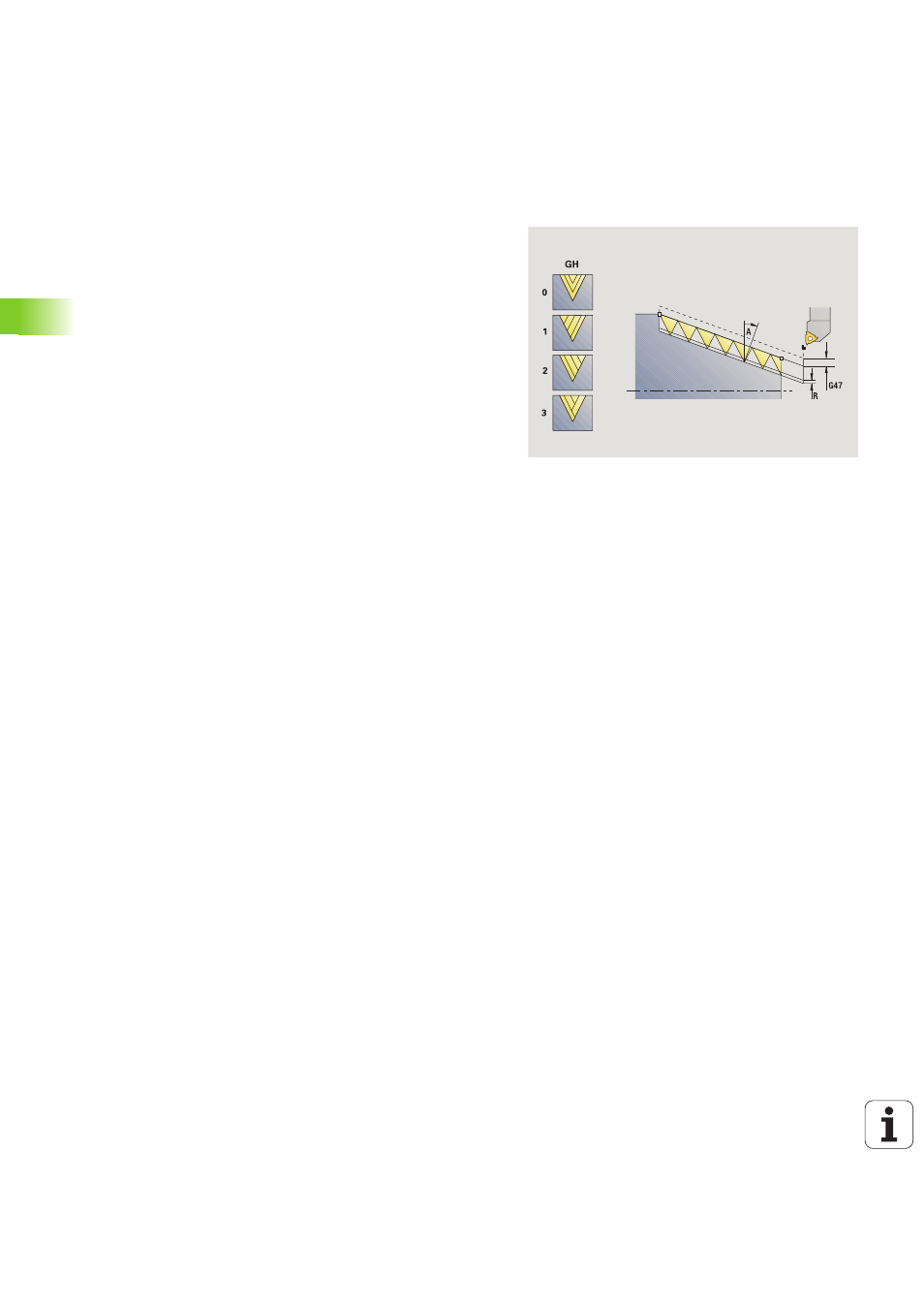

GH Tipo di offset
 0: senza offset
 1: da sinistra
 2: da destra
 3: alternativamente a sinistra/a destra
A Angolo di accostamento (intervallo: –60° < A < 60°; default: 30°)
 A<0: accostamento da fianco sinistro
 A\>0: accostamento da fianco destro
R Profondità di taglio residua – solo con GV=4 (default: 1/100 mm)
E Passo filettatura variabile (ad es. per realizzazione di coclee di
trasporto o alberi di estrusione)
Q N. passate a vuoto
IC Numero di passate – L'incremento viene calcolato sulla base
di IC e U.
Utilizzabile con:
 GV=0: sezione truciolo costante
 GV=1: incremento costante
MT M verso T: funzione M che viene eseguita dopo la chiamata
utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della fase
di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della fase
di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene eseguito
il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
