ofili del piano XY
Sagoma circolare piano XY
Dati di riferimento: (vedere "Dati di riferimento piano XY" a pagina 446)
La Quota di riferimento ZR e il Diametro di limitazione IR possono
essere determinati con la funzione "Selezione piano di riferimento"
(vedere pagina 425).
ICP genera:
 l'identificativo di sezione FACE_Y con i parametri Diametro di
riferimento, Quota di riferimento e Angolo mandrino. L'identificativo
di sezione non viene inserito in caso di profili annidati,
 una G308 con i parametri Nome profilo e Profondità di fresatura o di
foratura (–1*BT),
 una G472 con i parametri della sagoma,
 la funzione G e i parametri della figura/del foro,
 una G309.
Dati di riferimento piano XY
ID
Nome profilo
PT Profondità di fresatura
C Angolo mandrino
IR Diametro di limitazione
ZR Quota di riferimento

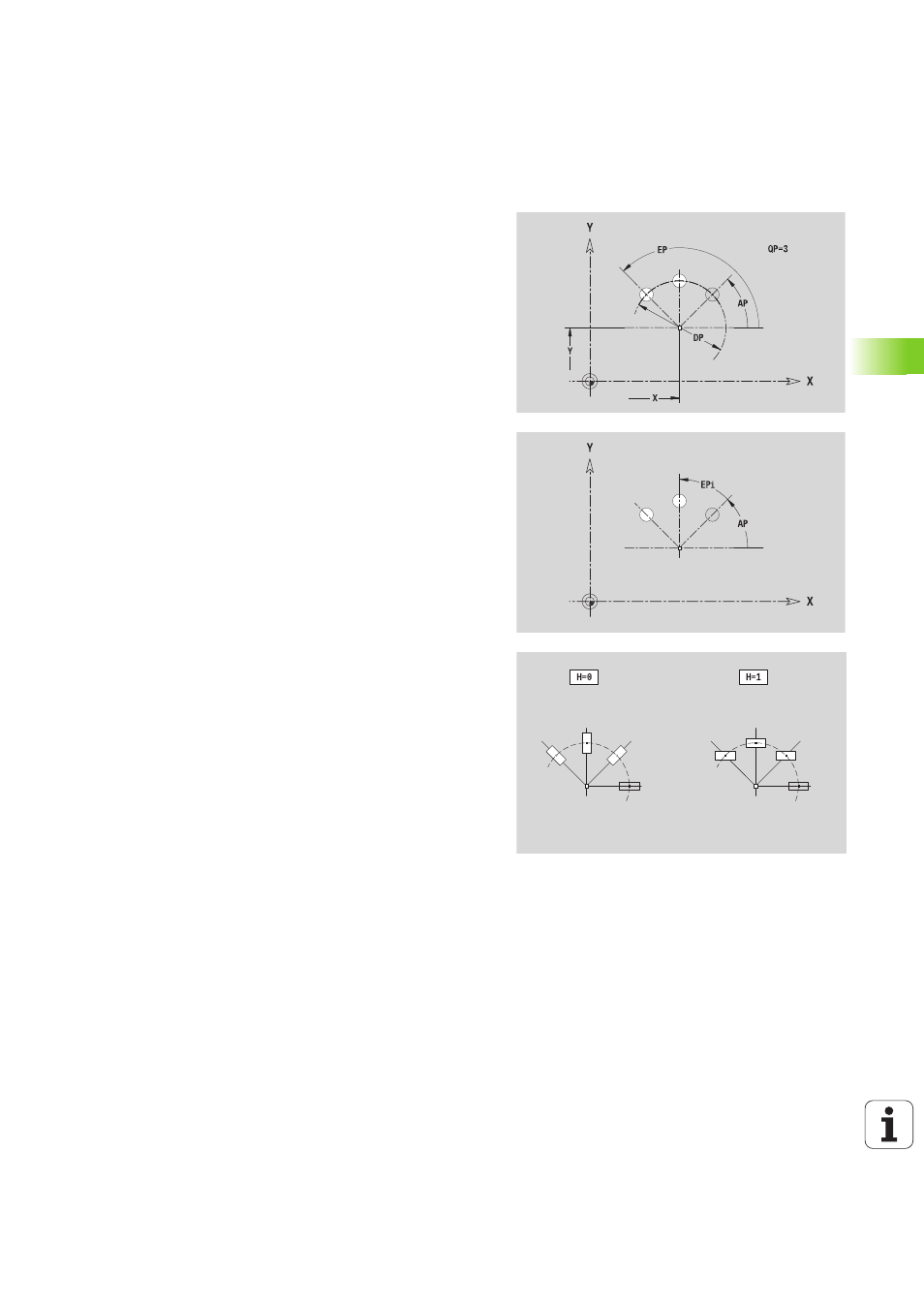

Parametri sagoma
X, Y
Centro sagoma
QP Numero punti sagoma
DR Senso di rotazione (default: 0)
 DR=0, senza EP: ripartizione su cerchio completo
 DR=0, con EP: ripartizione su arco di cerchio più lungo
 DR=0, con EPi: il segno di EPi determina la direzione
(EPi<0: in senso orario)
 DR=1, con EP: in senso orario
 DR=1, con EPi: in senso orario (il segno di EPi è
irrilevante)
 DR=2, con EP: in senso antiorario
 DR=2, con EPi: in senso antiorario (il segno di EPi è
irrilevante)
DP Diametro sagoma
AP Angolo di partenza (default: 0°)
EP Angolo finale (nessuna immissione: viene eseguita una
ripartizione degli elementi della sagoma a 360°)
EPi Angolo tra due figure
H Posizione elemento
 0: posizione normale – Le figure vengono ruotate
intorno al centro del cerchio (rotazione)
 1: posizione originale – La posizione delle figure
rimane immutata rispetto al sistema di coordinate
(traslazione)
