326 Programmazione di cicli
4.8 Cicli di fr
esat
ur
a
Tipo di lavorazione per accesso al database tecnologico: Fresatura

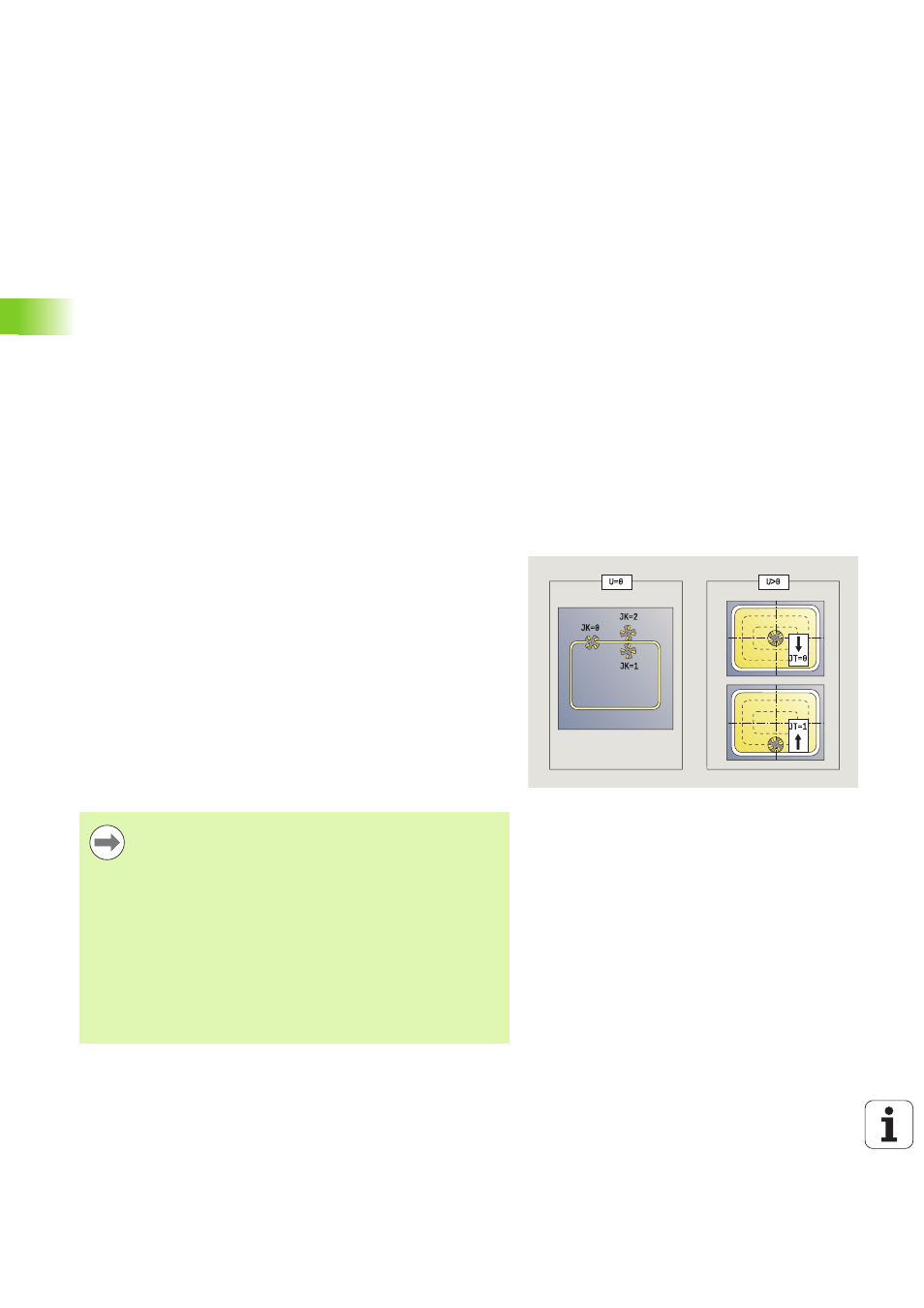

JT Fresatura tasca (immissione considerata solo per fresatura
tasca)
 0: dall'interno verso l'esterno
 1: dall'esterno verso l'interno
R Raggio di avvicinamento (default: 0)
 R=0: l'elemento del profilo viene raggiunto
direttamente; incremento sul punto di avvicinamento al
di sopra del piano di fresatura, quindi incremento
verticale in profondità
 R\>0: la fresa percorre l'arco di avvicinamento/
allontanamento che si unisce tangenzialmente
all'elemento del profilo
 R<0 per spigoli interni: la fresa percorre l'arco di
avvicinamento/allontanamento che si unisce
tangenzialmente all'elemento del profilo
 R<0 per spigoli esterni: lunghezza elemento di
avvicinamento/allontanamento lineare; avvicinamento/
allontanamento tangenziale dall'elemento del profilo
RB Piano di ritorno
SCI Distanza di sicurezza nel piano di lavoro
SCK Distanza di sicurezza in direzione di accostamento (vedere
pagina 140)
BG Larghezza smusso per sbavatura
JG Diametro lavorazione preliminare
MT M verso T: funzione M che viene eseguita dopo la
chiamata utensile T.
MFS M all'inizio: funzione M che viene eseguita all'inizio della
fase di lavorazione.
MFE M alla fine: funzione M che viene eseguita alla fine della
fase di lavorazione.
WP Visualizzazione del mandrino del pezzo con cui viene
eseguito il ciclo (a seconda della macchina)
 Azionamento principale
 Contromandrino per lavorazione superficie posteriore
Note su parametri/funzioni
 Fresatura profilo o tasca: viene definita con Fattore di
sovrapposizione U
.
 Direzione di fresatura: è influenzata da Direzione di
fresatura H
e senso di rotazione della fresa (vedere
"Direzione di fresatura per fresatura profilo" a pagina
342).
 Compensazione del raggio della fresa: viene eseguita
(eccetto che per fresatura profilo con JK=0).
 Avvicinamento e allontanamento: con profili chiusi, il
punto di partenza del primo elemento (per rettangoli
l'elemento più lungo) è la posizione di avvicinamento e
allontanamento. Con Raggio di avvicinamento R si
definisce se l'avvicinamento è diretto o in un arco.
