522 Database utensili e database tecnologico
7.
3 dati ut
ensile
Punto con inserti e a spirale
Selezionare Nuovo utensile
Selezionare Punte
Per punte con inserti: commutare sul dialogo per
punte con inserti

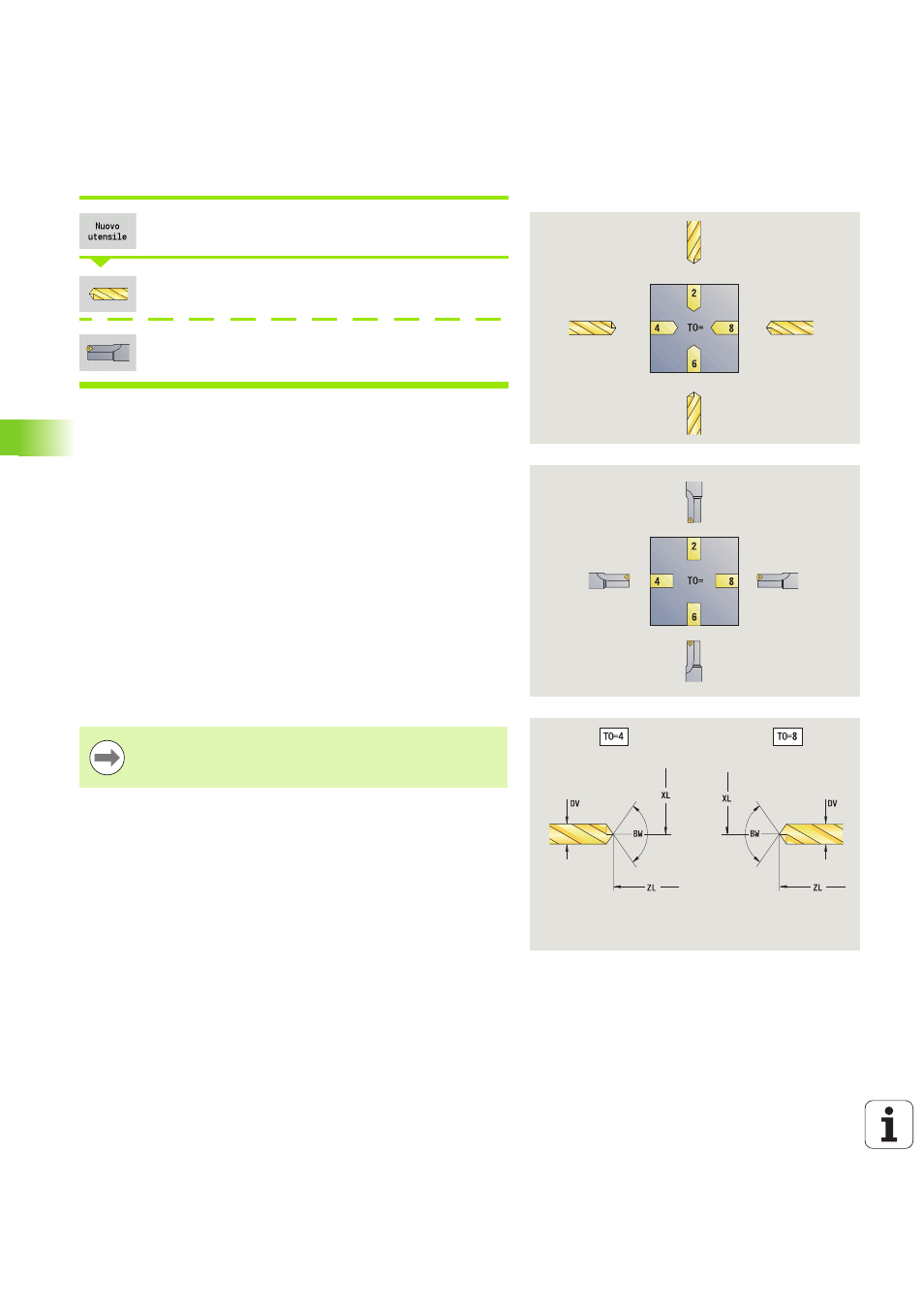

La grafica di supporto illustra la quotatura degli utensili.
Parametri speciali per punte a spirale
DV
Diametro punta
BW Angolo di foratura: angolo dell'inserto della punta
AW Utensile motorizzato: questo parametro stabilisce per foratura
e maschiatura se in programmazione di cicli vengono generate
istruzioni di comando per il mandrino principale o per l'utensile
motorizzato
 0: utensile fisso
 1: utensile motorizzato
NL Lunghezza utile
RW Angolo di posizione: scostamento rispetto alla direzione di
lavorazione principale (campo di immissione: –90° bis +90°)
AX Lunghezza di sporgenza in X
FH Altezza mandrino di serraggio
FD Diametro mandrino di serraggio
Altri parametri utensile: vedere Pag. 516
In caso di foratura con "Velocità di taglio costante" il
numero di giri del mandrino viene calcolato sulla base del
Diametro foro (DV)
.
