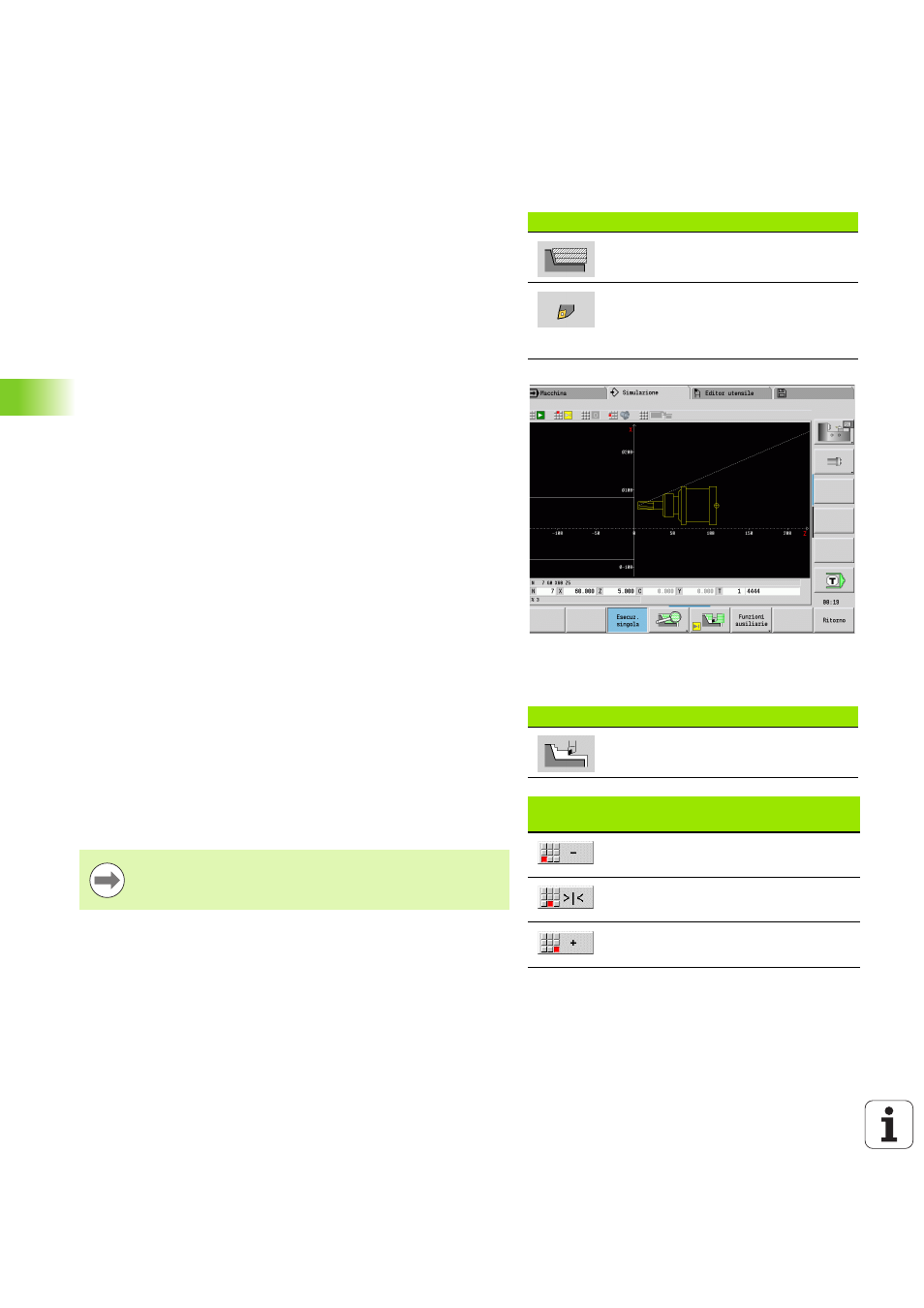

490 Simulazione grafica
6.3 V
isualizzazioni
Rappresentazione dell'utensile
Impostare tramite softkey se rappresentare il tagliente dell'utensile o
il "punto luminoso" (vedere tabella a destra).
 Il tagliente dell'utensile viene rappresentato con angoli e raggio del
tagliente corretti, come definito nel database utensili.
 Punto luminoso: nella posizione attualmente programmata viene
rappresentato un quadrato bianco (punto luminoso). Il punto
luminoso viene rappresentato nella posizione dello spigolo virtuale
del tagliente.
Rappresentazione portautensili nella simulazione
Accanto alla visualizzazione del tagliente dell'utensile il controllo
numerico può rappresentare anche il relativo portautensili con le
dimensioni corrispondenti. Presupposto:
 creare il nuovo portautensili nell'editor specifico o selezionare un
supporto esistente
 descrivere il portautensili con i necessari parametri (tipo, dimensioni
e posizione)
 all'utensile deve essere assegnato il portautensili corrispondente
(HID)
Rappresentazione solida
La rappresentazione solida rappresenta il pezzo grezzo come
"superficie piena". Se il tagliente dell'utensile attraversa il pezzo
grezzo, la parte del pezzo grezzo percorsa dall'utensile viene eliminata.
In modalità Rappresentazione solida vengono rappresentati tutti i
percorsi di traslazione tenendo conto della velocità programmata. La
rappresentazione solida è disponibile soltanto nella vista lungo l'asse
di rotazione (XZ). Questa forma di simulazione si attiva tramite softkey
(vedere tabella a destra).
Softkey per funzioni ausiliarie
Commutazione tra rappresentazione a
linee e rappresentazione a tracce
Commutazione tra rappresentazione
del punto luminoso e
rappresentazione del tagliente
dell'utensile
Softkey per funzioni ausiliarie
Attivazione della rappresentazione
solida
Configurazione menu per rappresentazione
solida
Rappresentazione solida più
lenta
Rappresentazione solida
nell'avanzamento programmato
Rappresentazione solida più
veloce
La velocità di simulazione nella rappresentazione solida si
influenza con i tasti rappresentati nella tabella a destra.
