564 Modalità operativa Organizzazione
8.2 P
a
ra
metr
i
 BBG (elementi di limitazione di foratura): elementi di profilo, che
vengono tagliati da UBD1/UBD2
Preforatura centrata – sovrametalli
 UBD1/UBD2 non hanno alcun significato se la lavorazione
principale "preforatura centrata" è compatibile con la
sottolavorazione "foratura di finitura" (vedere manuale
utente Programmazione smart.Turn e DIN).
 Presupposto: UBD1 \> UBD2
 UBD2 deve consentire una successiva lavorazione
interna con utensile alesatore.
Sovrametalli

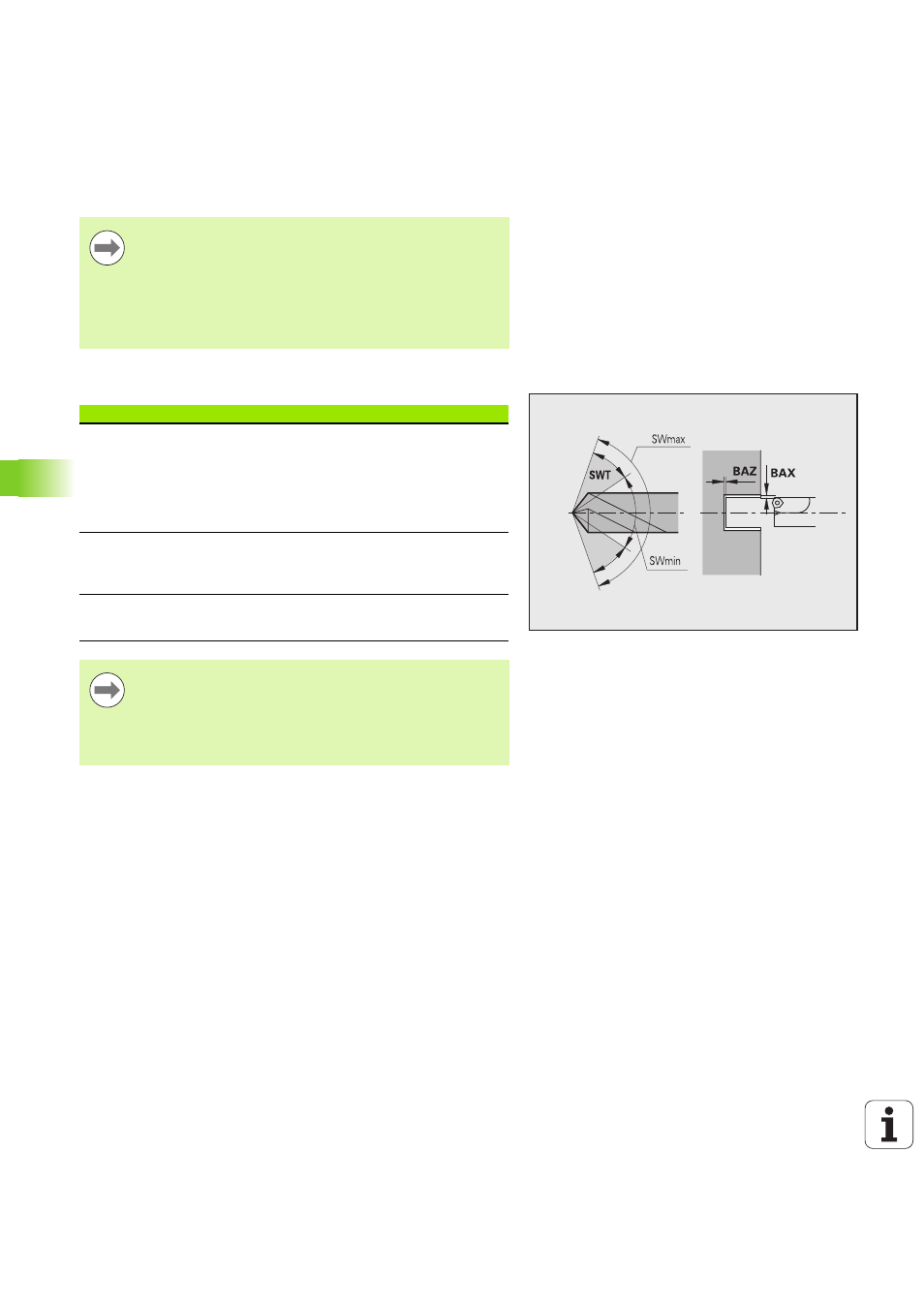

Tolleranza angolo dell'inserto [SWT]
Se l'elemento di delimitazione foratura è obliquo, TURN PLUS
cerca con priorità una punta con angolo dell'inserto adatto. Se
non è disponibile una punta elicoidale adatta, viene eseguita la
preforatura con una punta con inserti. SWT definisce lo
scostamento ammesso per l'angolo dell'inserto.
Sovrametallo di foratura – diametro [BAX]
Sovrametallo di lavorazione su diametro di foratura (direzione X
– quota radiale).
Sovrametallo di foratura – profondità [BAZ]
Sovrametallo di lavorazione in profondità (direzione Z).
BAZ non viene rispettato se
 una successiva lavorazione di finitura interna non è
possibile a causa del diametro troppo piccolo.
 con fori ciechi nel passo foratura di finitura "dimin < 2*
UBD2".
